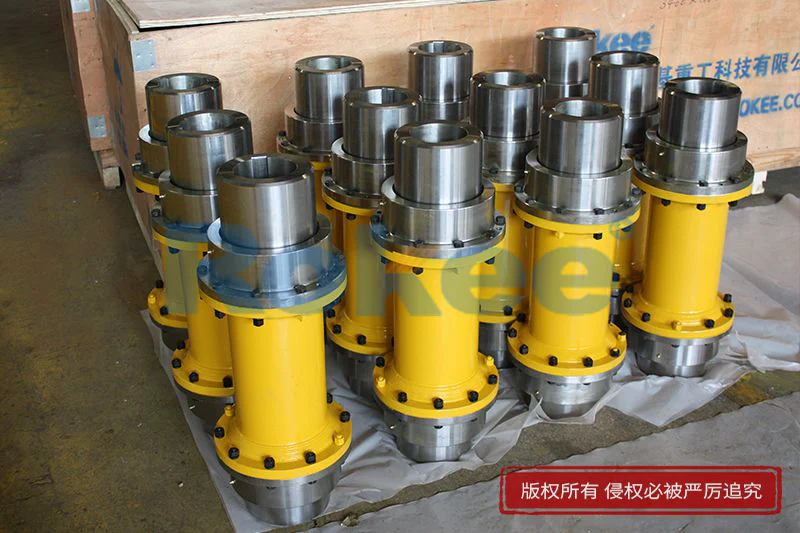

鼓形齿式联轴器

鼓形齿式联轴器作为刚挠性联轴器的重要品类，凭借结构紧凑、承载能力强、补偿轴线偏差能力突出等特点，广泛应用于冶金、矿山、起重运输、船舶、化工等多个行业的轴系传动场景，其种类划分与型号选择需贴合工况需求，兼顾扭矩传递、安装方式及环境适配性。这类联轴器核心由齿数相同的内齿圈和带外齿的凸缘半联轴器组成，外齿采用鼓形设计，可改善齿面接触条件，减少应力集中，相较于直齿联轴器，角位移补偿能力提升显著，传动效率可达99.7%以上。

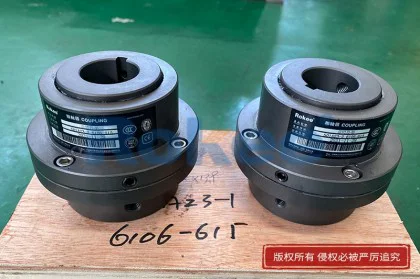

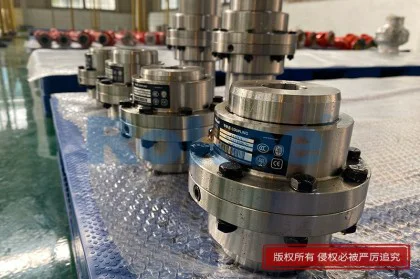

鼓形齿式联轴器的种类可根据结构特点、安装方式及功能需求划分，常见类别各有适配场景。基础型是应用广泛的品类，如WG系列、GICL/GIICL系列，其中WG系列遵循相关标准，扭矩范围覆盖710N·m至3150kN·m，轴径适配12mm至400mm，多用于减速机与电机的连接，如冶金行业轧机主传动系统，结构由内齿圈、带外齿的凸缘半联轴器及密封端盖组成，密封端盖分为分离型与整体型两种。GICL/GIICL系列适配低速重载工况，GIICL系列还分为Ⅰ型与Ⅱ型，分别采用分离式与整体式密封端盖，前者允许较大径向位移，后者结构更紧凑。

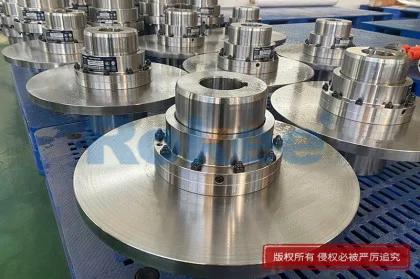

带制动装置的衍生型的鼓形齿式联轴器，专为需制动功能的场景设计，主要包括带制动盘的WGP型和带制动轮的WGZ型、NGCL型。WGP型适配盘式制动器，制动盘直径范围200mm至1200mm，制动扭矩1.5kN·m至45kN·m，常用于港口龙门吊等起重机起升机构；WGZ型适配蹄式制动，制动轮直径315mm至1600mm，多应用于矿山提升机紧急制动系统；NGCL型同样带制动轮设计，侧重适配重型机械的制动需求。

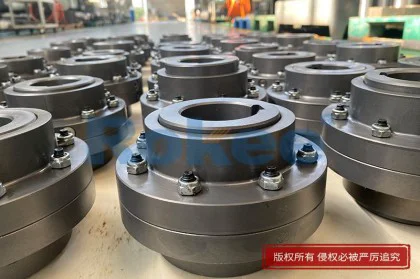

特殊安装型联轴器针对特定安装场景优化设计，包括垂直安装的WGC型、接中间轴/中间套的WGT型与WGJ型。WGC型安装角度可达到90°±15°，扭矩范围1.6kN·m至80kN·m，通过加强轴承支撑、优化齿面接触角度，适配塔式起重机回转机构等垂直传动场景；WGT型可解决长距离传动问题，中间轴长度500mm至3000mm，径向补偿量±1.5mm，角向补偿±2°，常用于船舶推进轴系等场景；WGJ型为重型增强型，采用42CrMo渗碳淬火处理，硬度可达HRC58-62，具备双密封结构，适配高温粉尘环境下的重型机械长轴连接，如化工反应釜驱动。

此外，还有电机轴伸专用的GCLD型、尼龙内齿圈的TGL/NL型等品类，GCLD型转动惯量低，轴孔直径适配20-35mm，专为电机配套设计；TGL/NL型采用尼龙内齿圈，具备减震降噪效果，适用于轻载或需缓冲的食品机械等场景。常用型号的选择需结合公称扭矩、轴径、转速及工况，如WG系列适配常规水平传动，WGC型适配垂直传动，长距离传动优先选用WGT型，需制动功能则根据制动方式选择WGP型或WGZ型。

不同系列型号的鼓形齿式联轴器，通过结构优化与参数适配，覆盖了从常规传动到特殊工况的多元需求，其齿面加工精度、材料性能直接影响使用寿命，选用时需充分匹配设备的工作负荷、安装偏差及环境条件，确保传动稳定、高效，兼顾运维便捷性。
