WGT型接中间套鼓形齿式联轴器

WGT鼓形齿式联轴器带中间接管设计，适用于长距离扭矩传递的场合。

WGT联轴器,WGT鼓形齿联轴器,WGT鼓形齿式联轴器,WGT鼓型齿联轴器,WGT鼓型齿式联轴器,WGT接中间套鼓形齿式联轴器

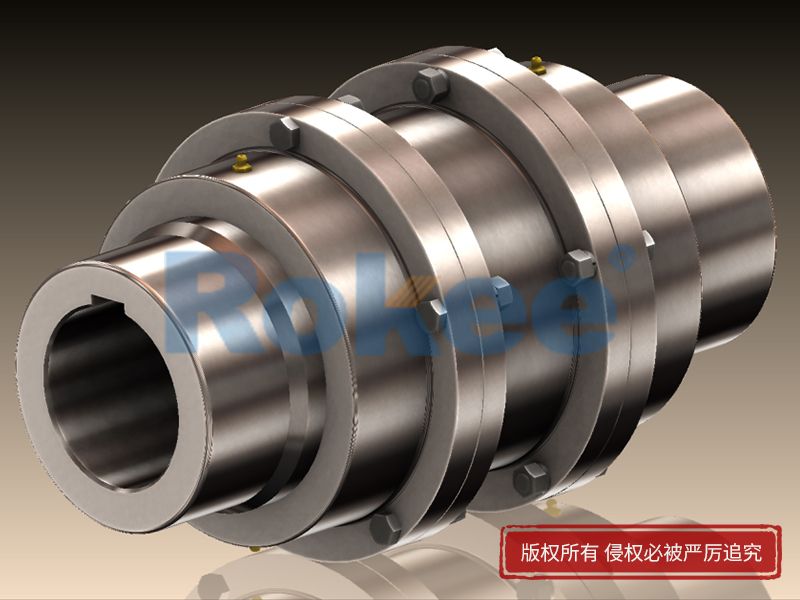

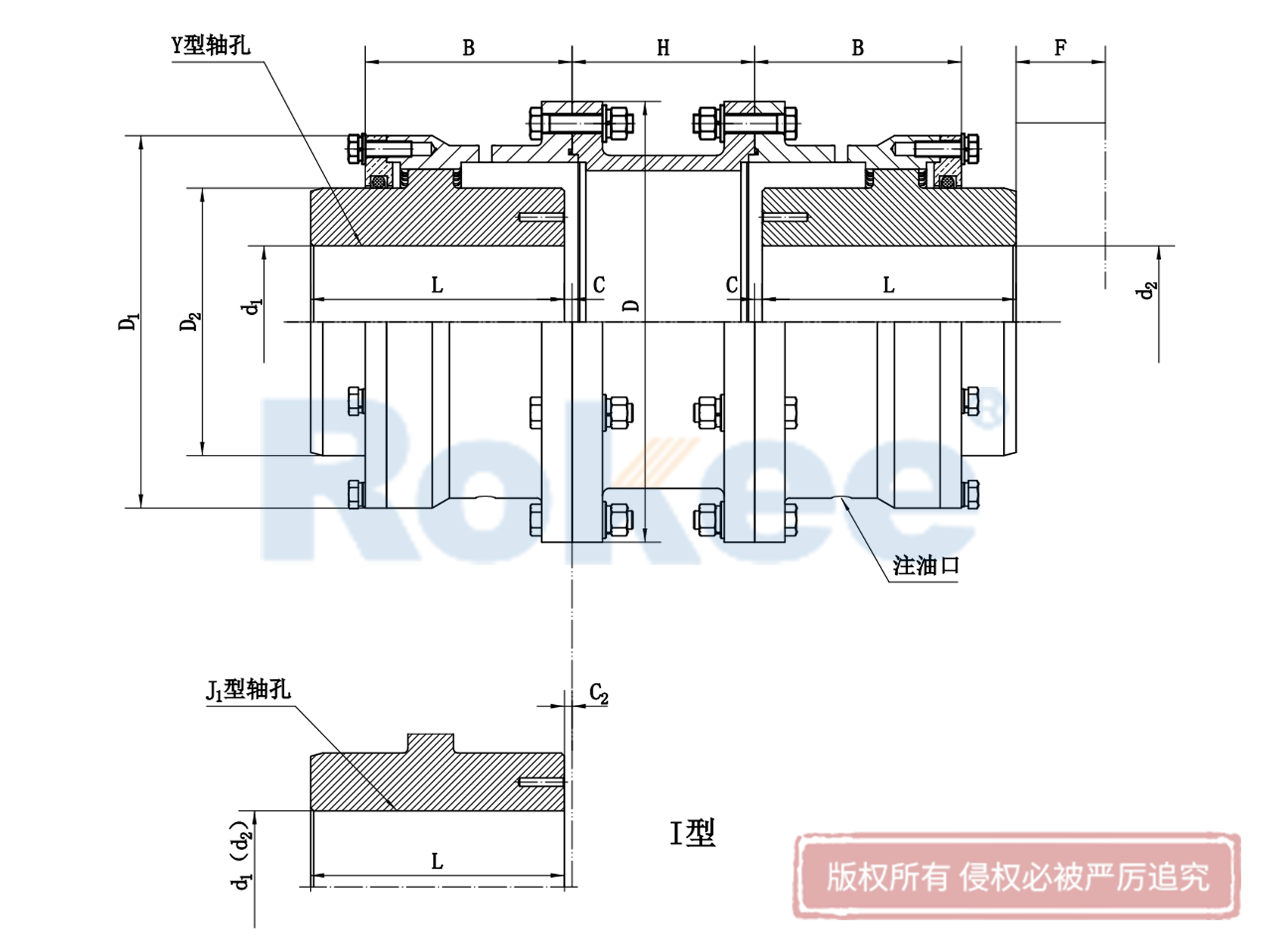

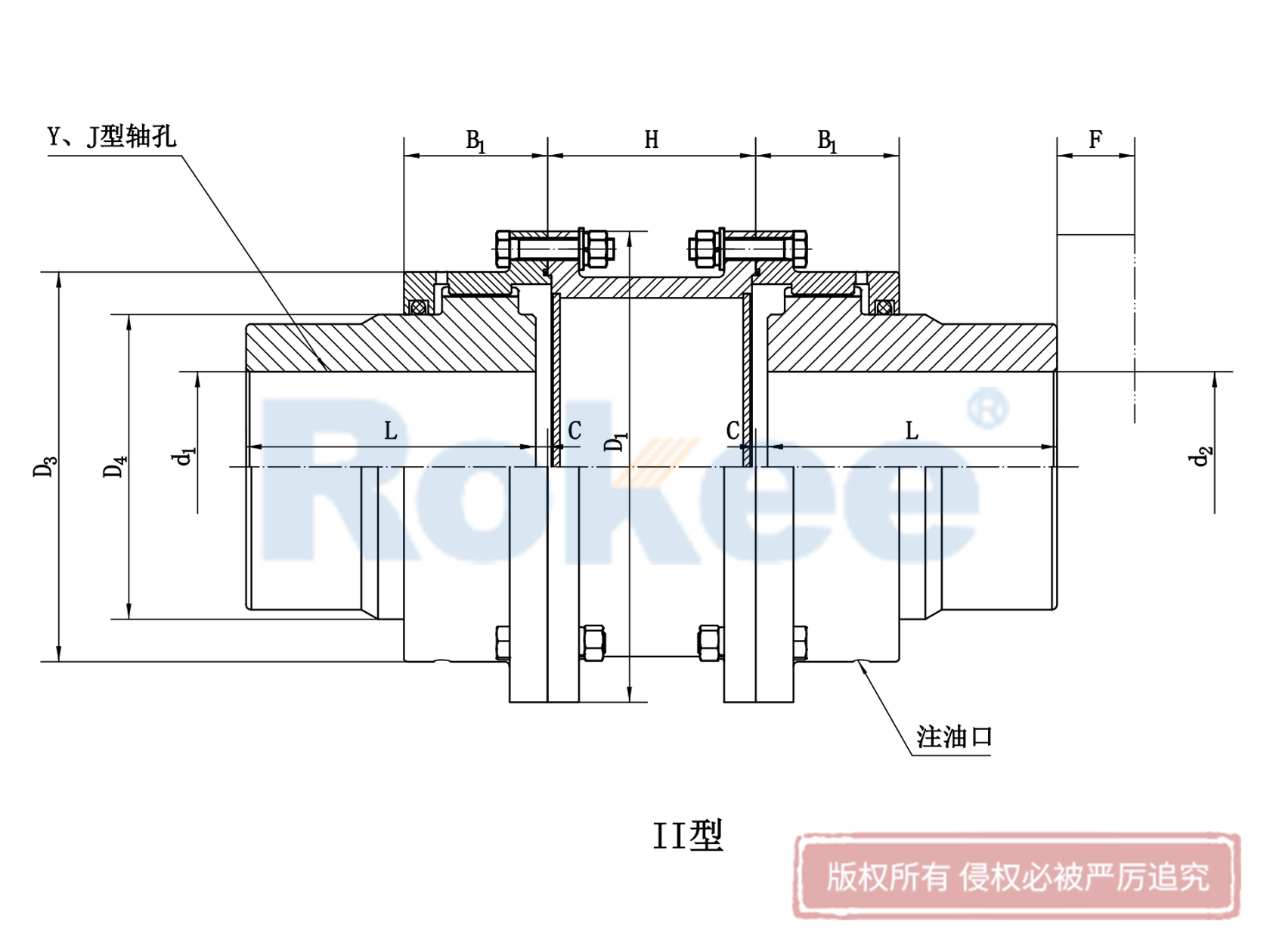

型号	公称转矩	轴孔直径	轴孔长度 L		D	D1	D2	D3	D4	B	B1	F	H	C		C1	质量m		转动惯量I		润滑脂/kg
	公称转矩	d₁、d₂	轴孔长度 L										min	C			/Kg		/Kg.m2		Ⅰ	Ⅱ
	Tn/N.m	d₁、d₂	Y	J1									min	Ⅰ	Ⅱ		Ⅰ	Ⅱ	Ⅰ	Ⅱ	Ⅰ	Ⅱ
WGT1	710	12、14	32	-	122	115	98	88	60	58	50	30	75	30	-	-	5.66	4.86	0.008	0.0063	0.085	0.04
		16、18、19	42	-										20	14	-
		20、22、24	52	-										10	4	-
		25、28	62	44										3	3	18
		30、32、35、38	82	60												12
		40、42	112	84												12
WGT2	1250	22、24	52	-	150	145	118	108	77	68	52	30	80	20	4	-	9.78	7.48	0.0021	0.0016	0.09	0.06
		25、28	62	-										10	3	-
		30、32、35、38	82	60										3		16
		40、42、45、48、50、56	112	84										3		16
WGT3	2500	22、24	52	-	170	165	140	125	90	80	54	30	80	33	7	-	16.7	12.2	0.047	0.033	0.17	0.1
		25、28	62	-										23	3	-
		30、32、35、38	82	60										3		25
		40、42、45、48、50、55、56	112	84												16
		60、63	142	107												16
WGT4	4500	30、33、35、38	82	-	200	195	160	145	112	90	58	30	100	13	3	-	25.6	19.6	0.098	0.073	0.25	0.15
		40、42、45、48、50、55、56	112	84										3		17
		60、63、65、70、71、75	142	107
		80	172	132
WGT5	7100	30、32、35、38	82	-	225	215	180	168	128	100	63	30	100	23	3	-	35	26.1	0.175	0.126	0.35	0.22
		40、42、45、48、50、55、56	112	84										3		19
		60、63、65、70、71、75	142	107
		80、85、90	172	132
WGT6	10000	32、35、38	82	-	245	230	200	185	145	112	67	30	100	35	5	-	51.6	38	0.295	0.213	0.4	0.29
		40、42、45、48、50、55、56	112	-										5		-
		60、63、65、70、71、75	142	107												20
		80、85、90、95	172	132
		100	212	167
WGT7	14000	32、35、38	82	-	272	265	230	210	160	122	74	30	120	45	5	-	68.6	45	0.53	0.35	0.6	0.44
		40、42、45、48、50、55、56	112	-										15		-
		60、63、65、70、71、75	142	107										5		20
		80、85、90、95	172	132
		100、110	212	167
WGT8	20000	55、56	112	-	290	272	245	225	176	136	81	30	120	29	5	-	79.5	55.8	0.71	0.46	0.75	0.55
		60、63、65、70、71、75	142	107										5		34
		80、85、90、95	172	132												20
		100、110、120、125	212	167												20
WGT9	25000	65、70、71、75	142	107	315	305	265	245	190	140	88	30	155	5	5	38	106.5	80.5	1.05	0.77	1	0.79
		80、85、90、95	172	132												28
		100、110、120、125	212	167
		130、140	252	202
WGT10	40000	75	142	-	355	340	300	280	225	165	98	30	155	28	5	-	158.8	121.8	1.87	1.54	1.3	0.9
		80、85、90、95	172	132										5		38
		100、110、120、125	212	167												28
		130、140、150	252	202
		160	302	242
WGT11	56000	80、90、95	172	-	412	385	345	325	256	180	112	40	175	15	8	-	216.6	169.6	3.71	2.82	1.6	1.23
		100、110、120、125	212	167										8		32
		130、140、150	252	202
		160、170、180	302	242
WGT12	80000	120、125	212	167	440	435	375	360	288	210	125	40	205	8	8	45	305.3	245.3	6.43	4.84	2.6	1.9
		130、140、150	252	202												32
		160、170、180	302	242
		190、200	352	282
WGT13	112000	140、150	252	202	490	480	425	400	320	235	136	50	205	8	8	38	394.5	313.5	10.58	7.9	3.3	2.4
		160、170、180	302	242												32
		190、200、220	352	282												32
WGT14	160000	160、170、180	302	242	545	540	462	440	362	265	158	50	240	10	10	32	529.5	430.5	17.72	13.78	4.8	3.7
		190、200、220	352	282												32
		240、250、260	410	330												10
WGT15	224000	160、170、180	302	242	580	-	488	-	400	280	-	50	240	10	-	43	684.5	-	25.25	-	5	-
		190、200、220	352	282												32
		240、250、260	410	330												10
		280	470	380												10
WGT16	280000	180	302	242	650	-	560	-	440	300	-	50	240	12	-	63	948.2	-	43.7	-	7	-
		190、200、220	352	282												32
		240、250、260	410	330												12
		280、300	470	380												12
WGT17	355000	200、220	352	282	690	-	600	-	460	325	-	50	280	12	-	48	1059	-	57.37	-	8	-
		240、250、260	410	330												12
		280、300、320	470	380												12
WGT18	450000	220	352	282	750	-	650	-	510	350	-	60	280	12	-	73	1399	-	59.37	-	10	-
		240、250、260	410	330												12
		280、300、320	470	380
		340、360	550	450
WGT19	560000	240、250、260	410	330	775	-	690	-	535	372	-	60	350	12	-	12	1544	-	110.2	-	11	-
		280、300、320	470	380
		340、360、380	550	450
WGT20	710000	260	410	330	825	-	730	-	580	392.5	-	60	350	14	-	14	2099	-	166.1	-	13	-
		280、300、320	470	380
		340、360、380	550	450
		400	650	540
WGT21	800000	280、300、320	470	380	925	-	825	-	620	405	-	60	350	14	-	14	2482	-	242.7	-	20	-
		340、360、380	550	450
		400、420、440	650	540
WGT22	900000	320	470	380	950	-	850	-	665	410	-	60	400	14	-	14	2797	-	299.2	-	26	-
		340、360、380	550	450
		400、420、440、450、460	650	540
WGT23	1000000	360、380	550	450	1030	-	900	-	710	440	-	60	400	14	-	14	3183	-	388.8	-	29	-
WGT23	1000000	400、420、440、450、460、480、500	650	540	1030	-	900	-	710	440	-	60	400	14	-	14	3183	-	388.8	-	29	-
WGT24	1250000	380	550	450	1060	-	925	-	730	450	-	70	400	16	-	16	3801	-	482	-	32	-
		400、420、440、450、460、480、500	650	540
		520	800	680

型号	Hmin/mm	质量m/kg		转动惯量I/kg.m²		中间套每加长10mm的质量		中间套每加长10mm转动惯量
		质量m/kg		转动惯量I/kg.m²		m/kg		I/kg
		Ⅰ	Ⅱ	Ⅰ	Ⅱ	Ⅰ	Ⅱ	Ⅰ	Ⅱ
WGT1	70	1.58	147	0.0032	0.0028	0.088	0.08	0.00011	0.000088
WGT2	80	2.68	2.4	0.082	0.0079	0.13	0.125	0.00022	0.00021
WGT3	80	3.5	3.1	0.015	0.0136	0.16	0.16	0.00041	0.00038
WGT4	100	5.2	5.2	0.032	0.031	0.2	0.19	0.0008	0.00071
WGT5	100	6	5.8	0.048	0.042	0.23	0.22	0.0012	0.001
WGT6	100	6.6	6.1	0.061	0.053	0.26	0.24	0.0017	0.0013
WGT7	120	10.5	8.6	0.134	0.105	0.32	0.3	0.003	0.0027
WGT8	120	11.5	9	0.164	0.117	0.32	0.3	0.003	0.0027
WGT9	155	15.7	13.8	0.25	0.209	0.42	0.4	0.0045	0.0043
WGT10	155	22.2	15.3	0.46	0.294	0.46	0.45	0.0064	0.006
WGT11	175	28.5	20.9	0.82	0.53	0.52	0.5	0.0091	0.009
WGT12	202	27.3	30.8	1.21	0.81	0.71	0.7	0.015	0.014
WGT13	205	46.4	39.4	1.94	1.56	0.83	0.8	0.024	0.023
WGT14	240	66.4	52.2	3.49	2.62	0.96	0.95	0.037	0.035
WGT15	240	73.4	-	4.42	-	1.03	-	0.044	-
WGT16	240	95.1	-	6.88	-	1.5	-	0.072	-
WGT17	280	132.4	-	10.78	-	2.5	-	0.16	-
WGT18	280	158.9	-	15.62	-	2.76	-	0.22	-
WGT19	350	182.4	-	19.3	-	2.96	-	0.27	-
WGT20	350	203.1	-	24.7	-	3.16	-	0.32	-
WGT21	350	261.6	-	38.1	-	4.2	-	0.5	-
WGT22	400	304.6	-	47.1	-	4.47	-	0.59	-
WGT23	400	391.6	-	70.9	-	5.77	-	0.88	-
WGT24	400	412	-	78	-	6.07	-	1.02	-

WGT型接中间套鼓形齿式联轴器是机械传动系统中不可或缺的关键连接部件，凭借科学合理的结构设计、优异的综合性能，广泛应用于各类工业场景，承担着连接主动轴与从动轴、传递动力并补偿轴系偏移的重要作用，其结构设计贴合工业传动的实际需求，性能适配多种复杂工况，用途覆盖多个重工业及通用机械领域。

WGT联轴器的结构核心围绕中间套与鼓形齿展开，整体由主动半联轴器、从动半联轴器、中间套、鼓形齿圈以及连接紧固件等关键部件组成，各部件协同配合，既保证了结构的稳定性，又实现了传动的灵活性。其中，鼓形齿的设计是其区别于普通直齿联轴器的核心特征，外齿齿面被加工成球面状，球面中心与齿轮轴线重合，这种特殊齿形使得齿侧间隙大于普通直齿结构，既增大了齿面的接触面积，又为轴系偏移补偿预留了充足空间。中间套作为核心连接部件，内部设有内齿圈，与主动、从动半联轴器的外齿轴套精密啮合，通过高强度螺栓将各部分紧固连接，形成完整的动力传递链路，同时中间套的设计也使得联轴器更便于安装、拆卸与维护，可适配长距离轴系传动场景，解决了普通联轴器在长距离传动中安装不便、补偿能力不足的问题。此外，联轴器还配备了密封组件与润滑系统，密封组件可有效阻隔外界灰尘、杂质进入啮合部位，防止润滑脂泄漏，润滑系统则通过在齿面填充润滑脂形成油膜，减少齿面啮合时的摩擦与磨损，延长整体使用寿命。各部件均采用高强度钢材制成，经过专业热处理工艺加工，确保结构强度足以承受重载传动需求，避免运行过程中出现部件变形、断裂等故障。

在性能方面，WGT鼓形齿式联轴器展现出多重优势，适配工业生产中多种复杂传动工况。其突出的性能是优异的位移补偿能力，由于鼓形齿的特殊球面设计，能够实现径向、角向、轴向三个方向的位移补偿，当设备运行过程中因安装误差、热胀冷缩或基础沉降等因素导致主、从动轴出现偏移时，鼓形齿可沿内齿圈的齿廓进行滑动或小幅摆动，始终保持稳定啮合状态，有效抵消偏移带来的不良影响，避免轴系产生附加应力，保护电机、减速机等核心设备不受损坏。在扭矩传递方面，该类型联轴器凭借齿面啮合的高重合度，能够稳定传递较大扭矩，传动效率处于较高水平，动力传递过程中能量损耗小，可满足大功率传动系统的使用需求，同时啮合齿面经过精密加工与硬化处理，耐磨性能出众，能够承受频繁启停与冲击载荷，运行稳定性强，不易出现齿面磨损、齿顶折断等故障。此外，其结构紧凑、回转半径小，运行过程中振动轻微、噪声低，不会对周边设备与操作环境造成干扰，且适应温度范围较广，能够在不同环境条件下保持稳定性能，无需频繁维护，大幅降低了设备运维成本。

基于其优良的结构与性能，WGT鼓形齿联轴器的用途十分广泛，主要集中在低速重载、轴系易出现偏移的工业场景，覆盖冶金、矿山、起重运输、石油化工、电力以及通用机械等多个行业。在冶金行业中，其常被应用于轧钢机、炼钢转炉、连铸机等大型设备的传动系统，连接电机与减速机，传递巨大扭矩，同时补偿设备运行过程中因高温热胀冷缩产生的轴系偏移，保障轧制、炼钢等工序的连续稳定进行。在矿山行业，破碎机、球磨机、矿井提升机等设备均离不开该类型联轴器，矿山作业环境恶劣，设备运行过程中振动剧烈、轴系易出现偏移，其优异的冲击承载能力与位移补偿能力，能够有效适应复杂工况，避免因振动与偏移导致传动中断，保障矿山生产的高效推进。在起重运输行业，港口门式起重机、煤矿带式输送机等设备中，WGT联轴器用于传递动力，补偿轨道不平、桥架变形带来的轴系偏差，确保起重、运输作业的安全稳定。在石油化工行业，其被应用于化工泵、压缩机、海上石油钻机等设备，凭借良好的密封性能与耐腐蚀能力，适应化工介质与户外恶劣环境，保障流体输送、油气开采等工序的顺利开展。在电力行业，汽轮发电机组、风机等设备的传动系统中也有其身影，用于稳定传递动力，补偿轴系偏移，保障电力生产的连续性。此外，在机床、纺织机、印刷机等通用机械中，该类型联轴器也可根据设备需求灵活选用，承担动力传递与轴系补偿的作用，适配不同规格设备的传动需求，为各类机械的正常运行提供可靠保障。

综上，WGT型接中间套鼓形齿式联轴器通过科学的结构设计，兼顾了动力传递的稳定性与轴系补偿的灵活性，凭借优异的承载能力、耐磨性能与位移补偿能力，适配多种复杂工业工况，在各类重工业与通用机械领域中发挥着不可替代的作用，为工业生产的连续高效开展提供了坚实的传动保障，是现代机械传动系统中具有实用性与可靠性的关键部件。
