梅花形弹性联轴器

梅花形弹性联轴器是工业传动系统中常用的连接部件，核心由两个带凸爪的金属半联轴器与中间的梅花形弹性元件组成，通过弹性元件的变形补偿两轴相对偏移，同时实现减振缓冲，适配多种传动场景。其结构简单、无需润滑、维护便捷，依据连接形式、制动需求及适配工况的差异，衍生出多种类别，各类别下又有标准化常用型号，满足不同转矩、转速及安装场景的需求，现行国内标准为GB/T5272-2002，明确了多种规范结构形式。

基础型梅花形弹性联轴器是应用广泛的类别，核心包括LM型与ML型，二者均为直连式结构，无需额外过渡部件，结构紧凑、成本经济，适配中速、中等转矩的通用传动场景，工作温度范围为-35℃至80℃，传递公称转矩从16N·m到25000N·m。LM型作为基本款，部分型号采用可拆分式凸爪设计，便于狭小空间内的安装与拆卸，适配小型数控机床伺服电机与丝杠的连接；ML型遵循基础设计规范，通过键槽与轴端直接配合，适合小型风机、水泵、包装机械等负载平稳的设备，常用型号涵盖LM1-LM13、ML1-ML13，对应不同轴径与转矩需求，轴孔直径可适配14mm至140mm的规格。

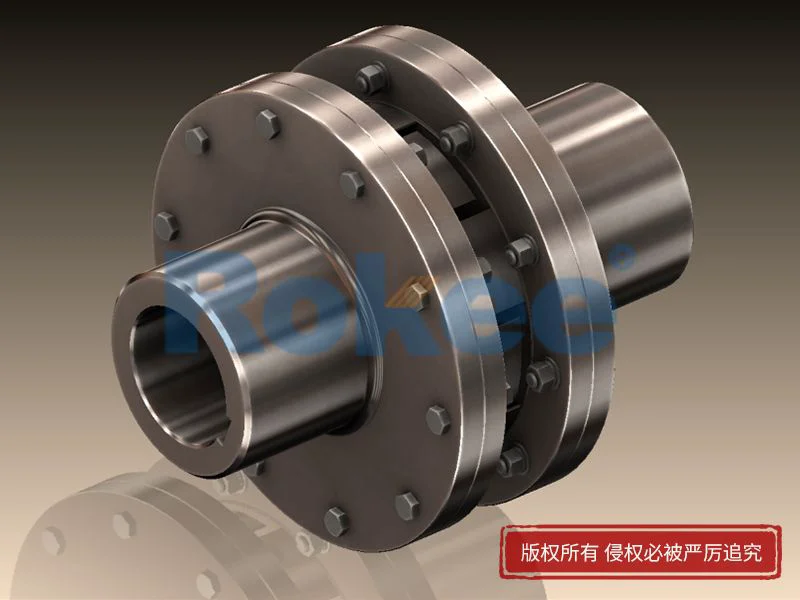

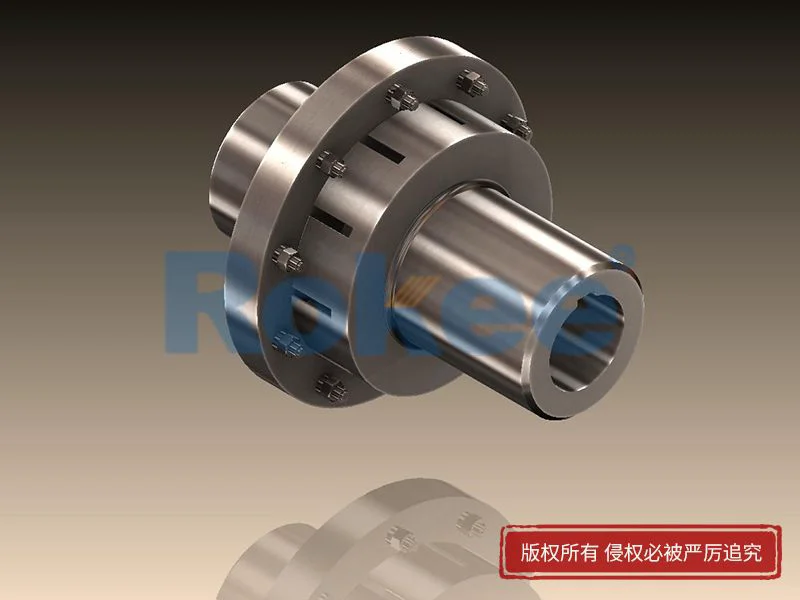

法兰型梅花形弹性联轴器针对便捷维护与空间适配优化设计，分为单法兰与双法兰两类，代表型号为LMD型（单法兰）、LMS型（双法兰）及对应的MLZ型、MLS型。这类联轴器的核心优势是更换弹性体时无需轴向移动半联轴器，大幅提升维护效率，同时通过法兰结构强化连接稳定性。LMD型与MLZ型为单法兰设计，可直接与设备法兰端盖连接，节省安装空间，适配小型泵类、压缩机，常用型号MLZ1-MLZ13的公称转矩范围为25N·m至12500N·m；LMS型与MLS型为双法兰结构，两端均通过法兰连接，承载能力更强，适配中型输送机、搅拌机等负载波动较大的设备，MLS1-MLS13系列的许用转速可达8500r/min至1500r/min。

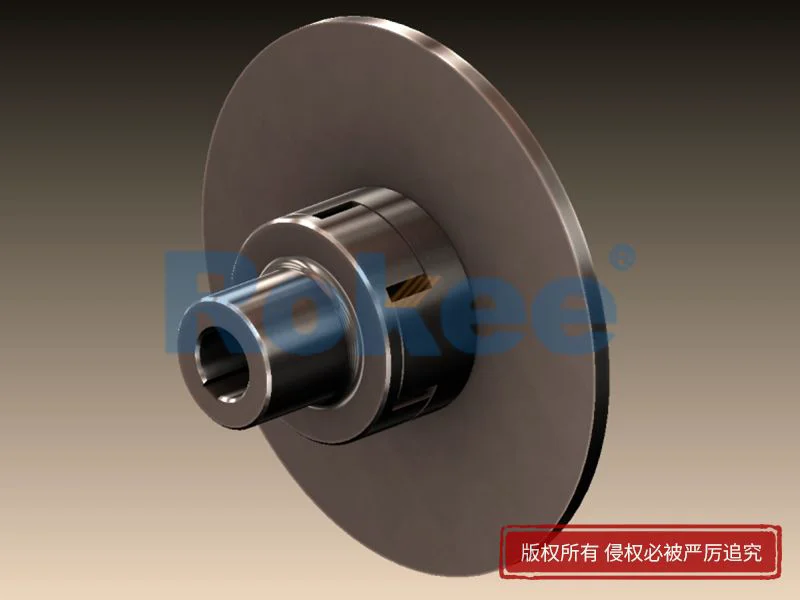

带制动轮/制动盘的梅花形弹性联轴器，专为需要制动功能的场景设计，主要有LMZ-I型、LMZ-II型、MLL型及LMPK型。LMZ-I型为分体式制动轮，LMZ-II型为整体式制动轮，二者均适配需频繁制动的传动系统，如起重运输设备、矿山机械，常用型号MLL1-I至MLL13-I、MLL4-II至MLL13-II，公称转矩可达250N·m至12500N·m，制动轮直径范围为160mm至800mm。LMPK型采用分体式制动盘设计，兼顾制动性能与维护便捷性，适配自动化生产线中的制动场景，弹性体更换无需移动半联轴器，适配高速传动的同时保障制动可靠性。

此外，还有特殊优化型梅花形弹性联轴器，如锥套式，通过锥套连接轴与半联轴器，安装拆卸便捷，适合频繁装拆的场景；零间隙型则优化凸爪与弹性体的配合精度，消除传动空程误差，适配伺服电机、步进电机的精密传动，常用型号涵盖各类基础款的精密升级系列。不同种类与型号的梅花形弹性联轴器，在转矩承载、转速适配、安装方式上各有侧重，选型时需结合设备的转矩需求、转速范围、安装空间及维护需求，匹配对应的规格，才能保障传动系统的稳定高效运行。
