齿式联轴器

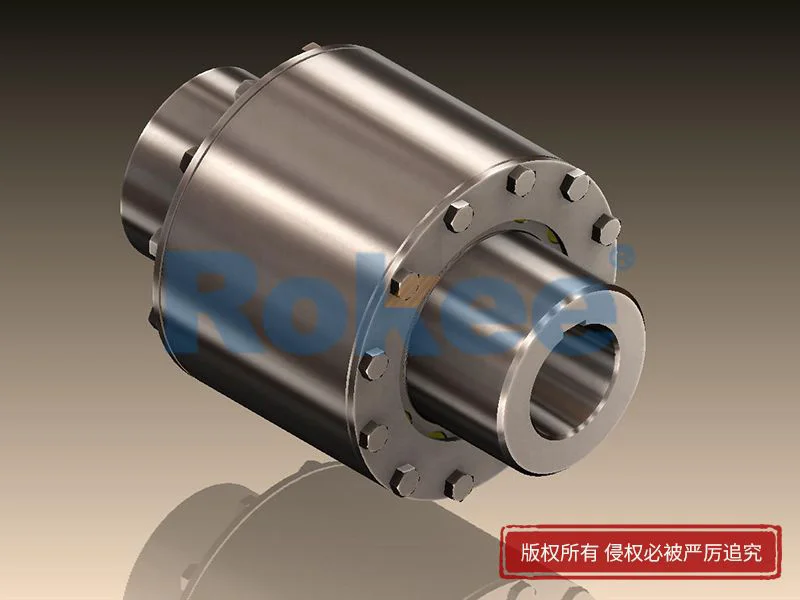

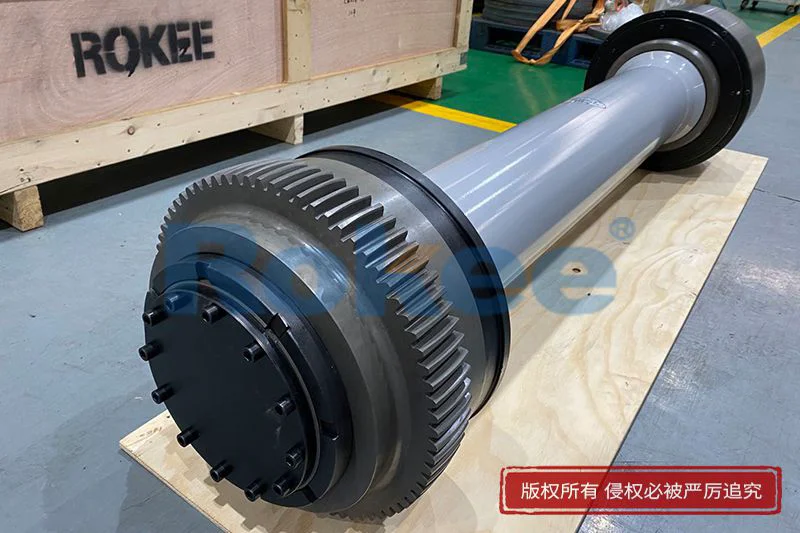

齿式联轴器是可移式刚性联轴器的重要品类，依靠内外齿啮合传递扭矩和旋转运动，由齿数相同的内齿圈与带外齿的凸缘半联轴器等部件组成，凭借结构紧凑、承载能力强、转速适配范围广的优势，广泛应用于冶金、矿山、起重运输、石油、船舶等多个机械行业。其种类划分多依据外齿形状、结构形式等标准，常用型号则对应不同工况需求，形成了适配各类传动场景的产品体系。

按外齿形状划分，齿式联轴器主要分为直齿、鼓形齿及特殊鼓形齿三类，其中直齿齿式联轴器因补偿能力有限，已逐渐被市场淘汰，选用时需谨慎。直齿齿式联轴器的外齿轴套轴向齿坯可加工为直线或圆弧形，分度圆与齿根圆均为直线，啮合形式与渐开线圆柱齿轮内外齿啮合一致，通过增大齿侧间隙补偿两轴相对位移，但适配范围较窄。鼓形齿式联轴器则将外齿轴套齿顶加工为圆弧，齿坯呈球面，齿中心平面与节圆柱面相切的截面内齿形呈鼓形，其承载能力比直齿型提升15%~30%，角向补偿能力可达6度，推荐使用角度为1.5°~2.5°，能改善齿面接触条件，消除端部载荷集中问题，是目前应用广泛的品类。特殊鼓形齿式联轴器则针对极端工况优化设计，适配特殊传动需求。

按结构形式，齿式联轴器可分为单齿与双齿两类，双齿联轴器可同时允许径向与角位移，浮动效果佳，应用比单齿联轴器更普遍；单齿联轴器仅允许角位移，若需达到同等浮动量需增加齿套长度，会增大传动机构轴向尺寸，多用于空间允许的简单传动场景。此外，市场上还有尼龙齿式联轴器等特殊品类，凭借轻量化、降噪的优势，适配部分通用机械场景。

鼓形齿式联轴器型号丰富，是各类工况的主流选择。GCLD型专为电机轴伸设计，型号涵盖GCLD1至GCLD10，公称转矩范围1.12kN·m至50kN·m，适配功率从几千瓦到数百千瓦，常用于起重机、输送机、压缩机等设备。WG型为通用重载型，型号包含WG1至WG24，公称转矩710N·m至3150kN·m，衍生型号众多，其中WGP型带制动盘，适配电梯、起重机制动系统；WGZ型带制动轮，用于化工、冶金行业长轴连接；WGC型为垂直安装设计，解决垂直轴系传动难题。

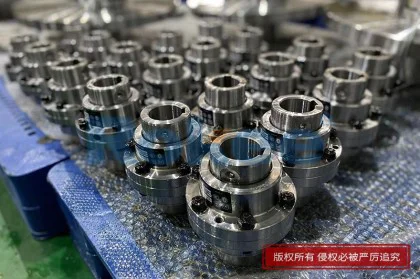

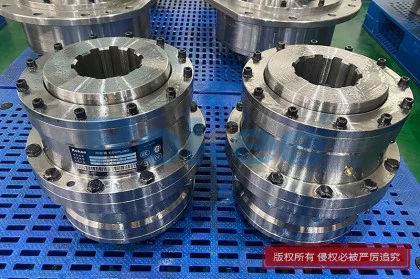

GICL与GⅡCL型为标准型，型号分别为GICL1至GICL12、GⅡCL1至GⅡCL12，符合行业标准，公称转矩630N·m至1250kN·m，角位移补偿能力强，寿命稳定，常用于矿山机械输送带、水泥行业球磨机等传动场景。特殊用途型号中，TGL型采用尼龙内齿圈，降噪效果显著；NGCL型带制动轮，适配电梯、起重机安全制动；WGT型接中间套，解决长轴系对中难题，适用于石油化工管道泵传动。

齿式联轴器工作时，内外齿面会周期性轴向滑动，易产生磨损，需在良好润滑与密封条件下运行。选型时需结合转矩、转速、位移需求及工作环境，匹配对应种类与型号，才能保障传动效率与设备使用寿命。
