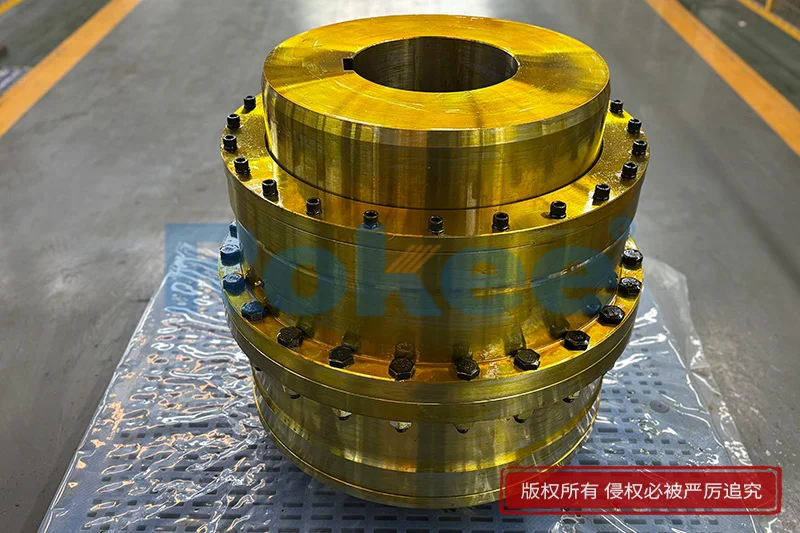

齿轮联轴器

在工业传动系统中，齿轮联轴器是依靠齿轮啮合传递扭矩的刚性可移式部件，凭借承载能力强、传动精度高、适配工况广的特点，广泛应用于矿山、冶金、化工、工程机械等重载领域，承担连接驱动端与执行端、补偿安装偏差、缓冲运行冲击的重要作用。其种类划分主要依据齿形结构与功能设计，常用型号则围绕不同工况需求形成标准化系列，适配各类工业设备的传动需求。

齿轮联轴器按外齿轴套的齿形可分为直齿式与鼓形齿式两大类，其中鼓形齿式因性能更全面，应用范围远广于直齿式。直齿式齿轮联轴器的外齿为直线齿形，结构简单、加工成本较低，承载能力较强，但位移补偿能力有限，尤其角向补偿性能较弱，仅能适配安装精度高、工况稳定的中小型重载设备，如小型输送机、压缩机等，在长期运行中易出现齿端载荷集中的问题，适用于对位移补偿要求不高的场景。鼓形齿式齿轮联轴器则将外齿加工成鼓形球面，球面中心与齿轮轴线重合，这种设计能改善齿面接触条件，减少局部受力，不仅承载能力比直齿式提升15%~30%，还能实现更大范围的位移补偿，角向补偿可达6度，径向与轴向补偿能力也显著优于直齿式，可适配绝大多数重载设备，如破碎机、轧钢机、风机等，是目前工业领域应用广泛的类型。此外，还有特殊鼓形齿式等衍生类型，用于应对极端工况的传动需求。

常用的齿轮联轴器型号多遵循国家标准与行业规范，形成标准化系列，其中WG系列鼓形齿式联轴器应用更为广泛，涵盖多种衍生型号以适配不同场景。基础型WG联轴器遵循JB/ZQ 4186-2006标准，扭矩范围710N·m至3150kN·m，轴径适配12mm至400mm，主要用于减速机与电机的连接，如冶金行业的轧机主传动系统。带制动盘型WGP联轴器符合JB/T 7001-2007标准，制动盘直径200mm至1200mm，制动扭矩1.5kN·m至45kN·m，适配起重机起升机构等需要快速制动的设备。带制动轮型WGZ联轴器遵循JB/T 7003-2007标准，制动轮直径315mm至1600mm，采用蹄式制动，常用于矿山提升机的紧急制动系统。

接中间轴型WGT联轴器符合JB/T 7004-2007标准，中间轴长度可在500mm至3000mm之间选择，径向补偿可达±1.5mm，角向补偿±2°，适合船舶推进轴系等长距离传动场景。垂直安装型WGC联轴器遵循JB/T 7002-2007标准，安装角度可调整为90°±15°，扭矩范围1.6kN·m至80kN·m，专门用于塔式起重机回转机构等垂直传动设备。重型增强型WGJ联轴器符合GB/T 26104-2010标准，采用42CrMo渗碳淬火材质，公称扭矩6.3kN·m至3150kN·m，配备双密封结构，适用于化工反应釜驱动等高温粉尘环境下的重型机械长轴连接。

不同种类与型号的齿轮联轴器，核心差异集中在位移补偿能力、承载扭矩、安装方式及适配工况上。选择时需结合设备的传动扭矩、运行转速、安装偏差及工作环境，匹配对应的型号与类型，同时注重润滑与密封维护，才能保障传动系统的稳定运行，延长设备使用寿命，为工业生产的连续性提供支撑。
