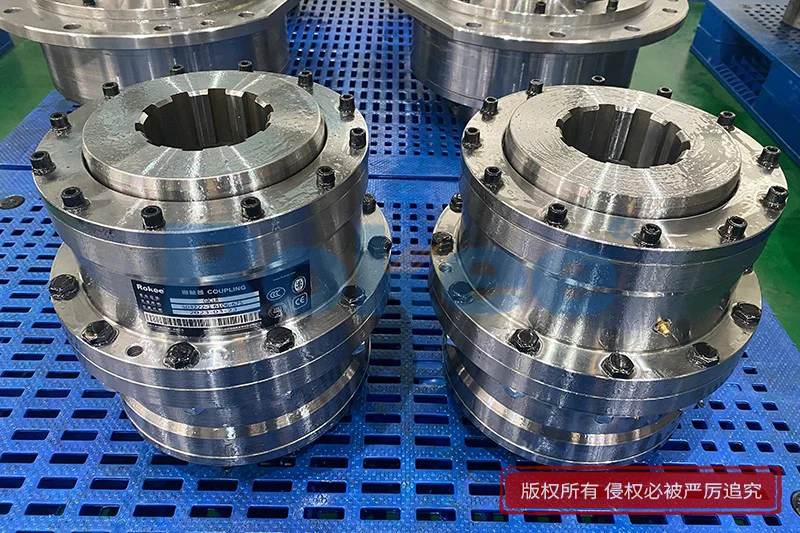

齿轮联轴器结构特点

齿轮联轴器是工业传动系统中常用的刚性可移式部件，核心依靠齿轮啮合实现扭矩传递，同时具备偏差补偿能力，适配多种重载工况，其结构设计兼顾实用性与稳定性，各部件精密配合，共同保障传动效率与运行可靠性。整体结构简洁紧凑，无需复杂装配空间，既能满足重型设备的大扭矩传递需求，又能应对安装及运行中的各类位移偏差，是冶金、矿山、化工等行业重载设备的核心传动配件。

齿轮联轴器结构特点

齿轮联轴器的核心组成包括内齿轮、外齿轮、半联轴器，搭配密封装置与润滑结构形成完整传动体系，各部件分工明确、协同工作。内齿轮通常固定在套筒内侧，齿宽设计较宽，为位移补偿预留充足空间；外齿轮则设置在半联轴器的外周，齿顶经磨圆处理，部分重载型号采用鼓形齿结构，齿面呈圆弧状，相较于普通直齿，能增大啮合接触面积，减少局部受力，同时提升角度偏差补偿能力。内外齿轮多采用渐开线齿形，压力角通常设计为20°，齿侧间隙大于普通齿轮副，这种设计既能保证扭矩高效传递，又能适配轴间位移带来的啮合偏差，避免齿面过度磨损。

半联轴器作为连接齿轮与设备轴的中间部件，需具备高强度刚性，通常采用优质合金结构钢加工制成，经调质、淬火、渗碳等多道热处理工艺强化性能，确保在大扭矩作用下不发生变形或断裂。半联轴器内侧设有筒状连接部，与设备转轴的连接方式灵活，可根据工况采用紧配合、平键固定或花键连接，传递大扭矩的重型设备则多采用热压配合，提升连接牢固度。为便于后期拆卸维护，部分半联轴器端部会预留拆卸用螺钉孔，降低检修难度。

密封装置是齿轮联轴器保障长期稳定运行的重要辅助结构，主要用于防止内部润滑油脂泄漏，同时阻挡外部粉尘、水汽等杂质侵入，避免齿面磨损加剧或出现锈蚀。常见的密封结构包括密封圈密封与迷宫式密封，其中迷宫式密封因耐磨损、密封效果稳定，广泛应用于粉尘较多的矿山、冶金工况。密封装置与端盖、半联轴器精准贴合，端盖固定在套筒两端，其内侧抵靠面与密封构件的球面状密封面紧密接触，配合弹簧构件的推力，确保密封可靠性，适配设备运行中的轻微位移。

润滑结构的设计直接影响齿轮联轴器的使用寿命与传动效率，齿轮啮合过程中会产生摩擦发热，尤其高速重载工况下更为明显，良好的润滑可降低齿面摩擦系数，同时起到降温、减振、降噪的作用。润滑系统主要由注油口与油腔组成，可根据工况选择不同的润滑方式，轻载低速设备多采用贮油式润滑，将润滑脂灌入内部后密封，定期更换；高速重载设备则适合采用强力润滑，通过注油口将润滑油喷入齿面，润滑油经啮合面循环流出，既能带走杂质，又能实现高效冷却润滑。

整体来看，齿轮联轴器的结构设计围绕高承载、强适配、易维护的核心需求展开，兼具结构紧凑、扭矩传递稳定、位移补偿能力优异等特点。其可补偿径向、轴向、角向三种类型的轴间偏差，适配设备安装误差、基础沉降或温度变化带来的轴线位移，减少传动系统附加应力。根据结构差异，齿轮联轴器分为短型与长型两类，短型用于直接连接两根转轴，长型则通过中间轴连接，中间轴可根据需求设计为空心结构，适配不同安装场景。传递扭矩小于100吨·米的齿轮联轴器已实现标准化生产，可根据工况灵活选用，其结构设计的合理性与实用性，使其成为重载工业领域不可或缺的传动部件，为各类大型设备的连续高效运行提供可靠保障。
