膜片式联轴器

膜片式联轴器是依靠金属膜片的弹性变形补偿两轴相对位移、传递扭矩的金属挠性联轴器，凭借无间隙传动、免维护、耐高温等优势，广泛应用于精密机械、能源设备、航空航天等多个领域。其种类划分可依据膜片数量、结构特点、连接方式及应用场景展开，不同种类对应不同常用型号，适配各类工况需求。

按膜片数量分类是基础的划分方式，主要分为单膜片和多膜片两类。单膜片联轴器由单片膜片连接两个半联轴器，结构简单、重量轻便，具备一定的抗腐蚀和高扭转刚性，适用于两轴偏差较小、扭矩需求适中的场景，常用型号有JM型、DJM型，适配小型电机、精密仪器及轻型泵类设备，轴径适配范围多在10-50mm，额定扭矩可覆盖10-500N·m。多膜片联轴器以双膜片为常见类型，部分场景会用到三组及以上膜片，通过多组膜片叠加提升偏差补偿能力和扭矩传递效率，能更好地应对轴向、径向及角向偏移，常用型号包括JMJ型、SJM型，适合工业传动系统、风机、压缩机等重载或偏差较大的工况，额定扭矩可达到数万N·m，适配轴径范围更宽。

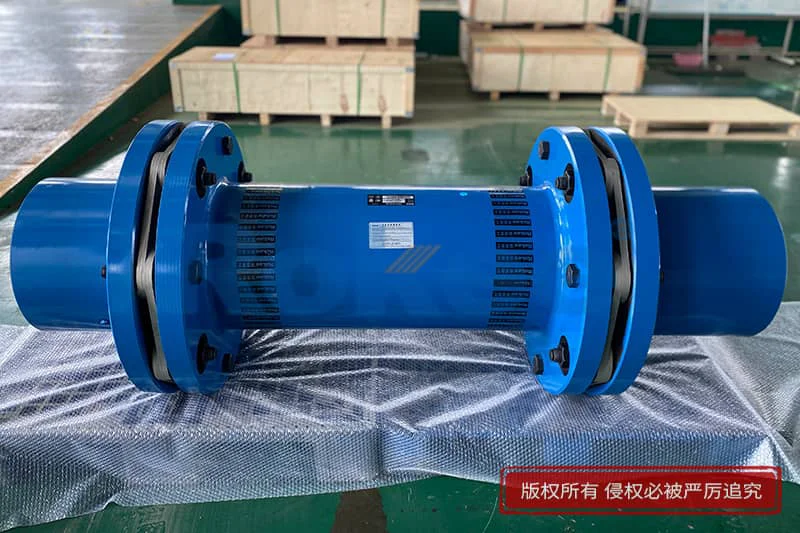

按结构特点可分为台阶式、免键式、带中间轴式等类型。台阶式膜片联轴器结构稳固，能承受较大扭矩，适配重型机械传动，常用型号为JZMJ型不锈钢膜片联轴器，具备良好的抗冲击性能，适合冶金、船舶等重载场景。免键式采用胀紧锁紧方式，安装便捷且抗冲击性突出，无需键槽即可实现稳固连接，常用型号有ZJM型，适用于需要快速拆装的设备。带中间轴式膜片联轴器通过中间轴两端的膜片组分别连接主、从动轴，补偿能力更强，适合长跨距传动场景，常用型号为JMZ型，广泛应用于泵组、构架系统等。

按连接方式可分为螺栓连接、焊接连接和夹紧连接三类，对应的型号各有侧重。螺栓连接型依靠高强度螺栓固定膜片与法兰盘，拆装方便，适配大扭矩场景，除常见的JM系列外，还有HM型等。焊接连接型将膜片与轴套焊接为一体，密封性好，适合高温、高压环境，常用型号为HJM型，多见于化工设备。夹紧连接型采用抱紧式结构，对轴无损伤，无需轴向移动即可安装，适配轴径较小的精密设备，常用型号为KJM型，适合数控机床、伺服电机等高精度传动场景。

此外，还有适配特殊场景的专用型号，如风电专用大扭矩膜片联轴器，型号多带“W”“FD”等前缀，能承受超大载荷；伺服电机专用微型膜片联轴器，如ML型，体积小巧、扭转刚度高，适配精密传动。选择时需结合扭矩需求、安装空间、偏差范围及工况环境，匹配对应的种类与型号，才能保障传动系统的稳定性和可靠性，充分发挥膜片式联轴器的传动优势。
