WGP型带制动盘鼓形齿式联轴器

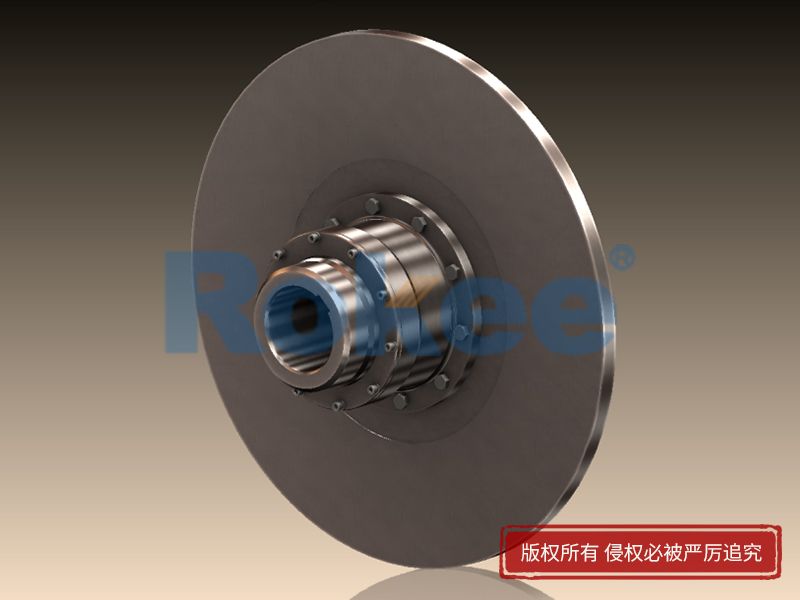

WGP鼓形齿式联轴器带制动盘设计，适用于盘式制动器配套场合。

WGP联轴器,WGP鼓形齿联轴器,WGP鼓形齿式联轴器,WGP鼓型齿联轴器,WGP鼓型齿式联轴器,WGP带制动盘鼓形齿式联轴器

型号	公称转矩Tn/N·m	许可转速 [n] r·min	轴孔直径	轴孔长度		D0	D	D2	D4	B	F	N	R	C	C1	C2	质量m/kg	转动惯量I/kg·m2	润滑脂用量/kg
			d1、d2、dz	轴孔长度
			d1、d2、dz	Y	J1、Z1
WGP1	710	4000	12、14	32	-	315	122	98	60	58	30	38	2	30	-	-	5.62	0.0078	0.11
			16、18、19	42	-									20	-	-
			20、22、24	52	-									10	-	-
			25、28	62	44									3	19	18
			30、32、35、38	82	60										23	12
			40、42	112	84										29	12
WGP2	1250	4000	22、24	52	-	315	150	118	77	68	30	38	2.5	20	-	-	9.62	0.022	0.12
			25、28	62	-									10	-	-
			30、32、35、38	82	60									3	23	16
			40、42、45、48、50、55、56	112	84									3	29	16
WGP3	2500	3550	22、24	52	-	355	170	140	90	80	30	49	3	33	-	-	16.6	0.047	0.2
			25、28	62	-									23	-	-
			30、32、35、38	82	60									3	23	25
			40、42、45、48、50、55、56	112	84										29	16
			60、63	142	107										36	16
WGP4	4500	2500	30、32、35、38	82	-	400 450 500	200	160	112	90	30	45	3	13	-	-	25.3	0.098	0.28
			40、42、45、48、50、55、56	112	84									3	29	17
			60、63、65、70、71、75	142	107										36
			80	172	132										41
WGP5	7100	2500	30、32、35、38	82	-	400 450 500	225	180	128	100	30	45	4	23	-	-	34.7	0.174	0.45
			40、42、45、48、50、55、56	112	84									3	29	19
			60、63、65、70、71、75	142	107										36
			80、85、90	172	132										41
WGP6	10000	2000	32、35、38	82	-	400 500 560 630	245	200	145	112	30	44	4	35	-	-	51.3	0.293	0.65
			40、42、45、48、50、55、56	112	-									5	-	-
			60、63、65、70、71、75	142	107										38	20
			80、85、90、95	172	132										43
			100												48
WGP7	14000	1700	32、35、38	82	-	400 500 560 710	272	230	160	122	30	44	4	45	-	-	68	0.53	0.8
			40、42、45、48、50、55、56	112	-									15	-	-
			60、63、65、70、71、75	142	107									5	38	20
			80、85、90、95	172	132										43
			100、110	212	167										48
WGP8	20000	1700	55、56	112	-	400 500 560 710	290	245	170	136	30	44	5	29	-	-	79	0.71	0.95
			60、63、65、70、71、75	142	107									5	38	34
			80、85、90、95	172	132										43	20
			100、110、120、125	212	167										48	20
WGP9	25000	1600	65、70、71、75	142	107	560 630 710 800	315	265	190	140	30	58	5	5	38	38	106.5	1.05	1.3
			80、85、90、95	172	132										43	28
			100、110、120、125	212	167										48
			130、140	252	202										53
WGP10	40000	1600	75	142	-	630 710 800	355	300	225	165	30	58	6	28	-	-	159	1.74	1.6
			80、85、90、95	172	132									5	43	38
			100、110、120、125	212	167										48	28
			130、140、150	252	202										53
			160	302	242										63
WGP11	56000	1400	85、90、95	172	-	710 800 900	412	345	256	180	40	58	6	15	-	-	215	3.67	2
			100、110、120、125	212	167									8	51	32
			130、140、150	252	202										56
			160、170、180	302	242										66
WGP12	80000	1400	120、125	212	167	710 800 900	440	375	288	207	40	58	7	8	51	45	303	6.4	3.4
			130、140、150	252	202										56	32
			160、170、180	302	242										66
			190、200	352	282										76
WGP13	112000	1400	140、150	252	202	800 900	490	425	320	235	50	58	8	8	56	38	291	10.45	4.4
			160、170、180	302	242										66	32
			190、200、220	352	282										76	32
WGP14	160000	1200	160、170、180	302	242	900 1000	545	462	362	265	50	65	9	10	68	32	523	17.48	6.6
			190、200、220	352	282										78	32
			240、250、260	410	330										-	10

制动盘直径D0	T	k	S	D5max		质量m/kg		转动惯量 I/kg.m²
制动盘直径D0	T	k	S	I	II	I	II	I	II
315	15	10	42	180	155	8.5	6.7	0.116	0.11
355	15	10	54	200	175	11.4	9.9	0.192	0.178
400	15	14	54	255	230	15.2	12.4	0.32	0.287
450	15	16	54	305	280	19.7	15.6	0.55	0.462
500	15	18	54	325	295	25	20	0.83	0.712
560	15	18	54	350	320	30.7	25.6	1.28	1.127
630	15	20	54	400	360	38.8	33	2.06	1.826
710	15	20	54	480	450	46.5	39.4	3.32	2.912
800	15	24	70	540	500	67.8	52.7	5.87	4.81
900	15	24	70	600	560	86.6	70.3	9.3	7.852
1000	15	30	80	620	560	128.8	115.1	17.4	15.65

在工业传动系统中，联轴器是连接主动轴与从动轴、传递扭矩并补偿轴线偏差的核心部件，其性能直接关系到整套设备的运行稳定性、效率与安全性。WGP型带制动盘鼓形齿式联轴器作为鼓形齿式联轴器的重要衍生类型，整合了鼓形齿传动与制动盘制动的双重优势，适配多种重载、中高速工况，广泛应用于各类工业机械领域，凭借合理的结构设计与可靠的使用性能，成为众多传动场景的优选配件。

WGP联轴器的结构设计兼顾了传动效率与制动可靠性，整体由左轴套、右轴套、联接套、制动盘及连接法兰等核心部件组成，各部件协同配合，形成紧凑且稳固的传动结构。左轴套端部加工有鼓形齿，这种齿形区别于普通直齿，将外齿制成球面，球面中心与齿轮轴线重合，齿侧间隙大于常规齿轮，为轴线偏移补偿预留了充足空间。联接套套在左轴套外围，其内部加工有内齿，通过内齿与左轴套的鼓形齿相互啮合，实现扭矩的传递，这种啮合方式能有效改善齿面接触条件，避免应力集中。右轴套端部设置有连接法兰，制动盘被牢固夹持在连接法兰与联接套之间，通过高强度螺栓固定，使制动盘与右轴套形成刚性连接，确保制动过程中受力稳定，不会出现松动或位移现象，同时这种结构设计也能让制动负荷和振动直接由右轴套承担，避免对鼓形齿的啮合性能造成损害，保障传动与制动的独立性和可靠性。整个联轴器结构简单，零部件布局合理，无需复杂的安装流程，便于现场装配与后期维护。

优异的使用性能是WGP鼓形齿式联轴器得以广泛应用的核心原因，其性能优势集中体现在传动、补偿、制动及耐用性等多个方面。在传动性能上，该类型联轴器传递扭矩的范围较广，能适配不同功率的传动需求，且传动效率高，扭矩传递损耗小，能确保动力从主动轴平稳、精准地传递至从动轴，运行过程中无明显振动和噪声，适用于中高速传动场景。在轴线补偿性能上，得益于鼓形齿的特殊设计，联轴器具备较强的角位移、径向位移和轴向位移补偿能力，能有效补偿两轴在安装过程中出现的同轴度偏差，以及设备运行过程中因载荷变化、温度升高导致的轴线变形，避免因轴线偏移造成的齿面磨损、部件损坏，延长设备使用寿命。

制动性能方面，由于制动盘与右轴套刚性连接，配合盘式制动器使用时，制动响应迅速、制动平稳，制动精度高，能满足频繁启动、停止及紧急制动的工况需求，尤其适用于对制动稳定性和可靠性要求较高的场景。在耐用性上，各核心零部件均采用高强度材料制成，齿面经过淬火、渗碳等特殊处理，大幅提升了齿面硬度和耐磨性，能承受重载和冲击载荷，抵抗长期使用过程中的磨损和腐蚀，同时联轴器配备有良好的密封结构，能有效防止润滑油泄漏和外界灰尘、杂质进入，避免齿面磨损和零部件锈蚀，进一步提升了联轴器的使用寿命，减少后期维护成本。此外，该类型联轴器无需复杂的润滑系统，只需定期加注润滑油，就能保障各部件正常运转，维护便捷，降低了设备运维工作量。

基于其合理的结构设计和优异的使用性能，WGP鼓形齿联轴器广泛应用于多个工业领域，涵盖重型机械、冶金、矿山、起重运输、通用机械等行业，适配多种工况下的传动需求。在起重运输行业，常用于港口龙门吊、起重机等设备的起升机构和运行机构，通过可靠的传动和制动性能，保障重物升降与移动的安全稳定，避免因制动失效引发安全事故。在冶金行业，适配于轧机、连铸机等设备的传动系统，能承受重载和高温工况下的扭矩传递，补偿设备运行过程中的轴线偏移，确保冶金生产的连续稳定进行。

在矿山行业，用于破碎机、输送机等设备的动力连接，能适应矿山现场的恶劣工况，抵抗粉尘、冲击等因素的影响，保障设备高效运转。在通用机械领域，广泛应用于大型风机、水泵、压缩机等设备，能稳定传递扭矩，适应设备运行中的轻微轴线偏移，提升设备运行的稳定性和效率。此外，该类型联轴器还可用于造纸、石油化工等行业的传动系统，凭借其良好的适配性和可靠性，满足不同行业的个性化传动与制动需求，成为工业生产中不可或缺的核心传动配件。

总体而言，WGP型带制动盘鼓形齿式联轴器通过结构与性能的优化整合，既具备鼓形齿式联轴器传动平稳、补偿能力强、承载能力高的优势，又集成了制动盘的可靠制动功能，结构紧凑、安装便捷、耐用性强，能有效适配多种复杂工况，为工业传动系统的稳定、安全、高效运行提供了有力保障，在各类工业生产场景中发挥着不可替代的重要作用。
