齿型联轴器

齿型联轴器是一种可移式刚性联轴器，主要由齿数相同的内齿圈和带外齿的凸缘半联轴器等零件组成，核心作用是实现两半联轴器间扭矩和旋转运动的稳定传递，凭借结构紧凑、承载能力强、转速适配范围广等特点，广泛应用于冶金、矿山、起重运输、石油、船舶等各类机械行业的轴系传动中。其种类划分有明确的标准，常用型号也对应不同的工况需求，合理区分种类、选用适配型号，能有效提升传动系统的稳定性和使用寿命。

齿型联轴器的种类可根据外齿形状、结构形式及衍生特点进行划分，不同种类的结构和性能各有侧重，适配不同的工作场景。按外齿形状划分，常见的有直齿齿型联轴器和鼓形齿型联轴器两种，其中直齿齿型联轴器的外齿轴套轴向齿坯可加工成直线和圆弧形两种，分度圆和齿根圆均为直线，啮合形式与渐开线圆柱齿轮内外齿啮合完全一致，主要通过增大内外齿的齿侧间隙来补偿两轴间的相对位移，但补偿量有限，目前在实际应用中已逐渐减少。鼓形齿型联轴器则是将外齿轴套的齿顶加工成圆弧，齿坯呈球面状，在齿中心平面且与节圆柱面相切的截面内，齿形成鼓形，这种结构使其承载能力大幅提升，在相同条件下，传递的扭矩比直齿齿型联轴器提高15%至30%，同时允许的倾角可达6度，一般推荐使用角度为1.5°至2.5°，补偿性能更优，是目前应用广泛的齿型联轴器种类。

按结构形式划分，齿型联轴器可分为双齿联轴器和单齿联轴器，双齿联轴器能同时允许径向位移和角位移，浮动效果好，应用范围比单齿联轴器更广泛；单齿联轴器仅允许角位移，若要达到与双齿联轴器相同的浮动量，需增加齿套长度，这会增大传动机构的轴向尺寸，仅适用于空间充足且对位移补偿要求单一的场景。此外，还有一些特殊类型的齿型联轴器，如尼龙齿型联轴器，凭借自身独特的材质优势，在一些特定工况下发挥着重要作用。

在实际应用中，鼓形齿型联轴器衍生出多种常用型号，这些型号根据结构优化方向的不同，适配不同的具体工况，满足各类机械的传动需求。其中WGP型鼓形齿型联轴器带有制动盘，适用于与点盘式制动器配套使用，可通过制动盘实现可靠的制动功能，常用于需要频繁制动的传动系统中。WGZ型鼓形齿型联轴器则带有制动轮，适配瓦块式制动器，多用于需要可靠制动的低速重载设备，如矿山破碎机、冶金轧机等。

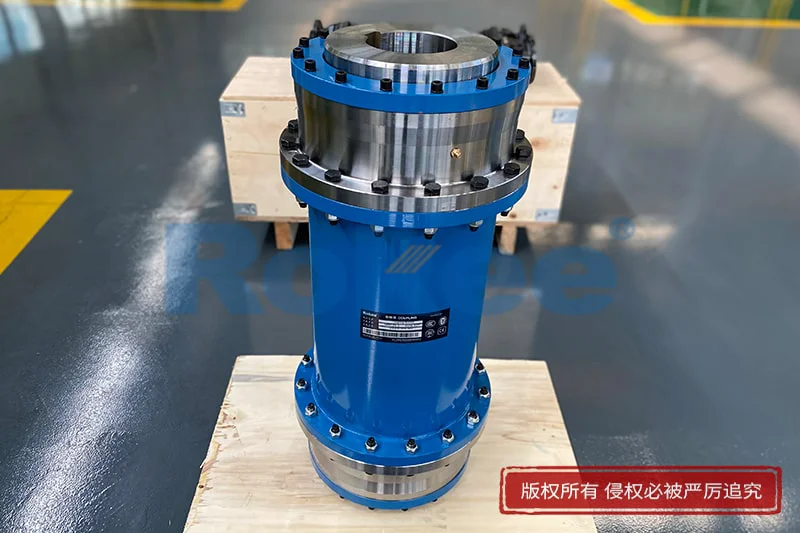

WGT型鼓形齿型联轴器增设了中间套，专门用于两轴长距离联接，有效解决了长距离轴系传动的难题，避免了因轴体过长导致的传动不稳定问题。WGC型鼓形齿型联轴器采用垂直安装设计，专门用于联接垂直的两轴线轴系传动，结构设计针对垂直安装的工况进行了优化，提升了垂直传动的稳定性和使用寿命。除上述型号外，还有I型和II型鼓形齿型联轴器，I型的密封端盖为分离型，齿间距较大，可允许较大的径向位移，便于安装和拆卸；II型的密封端盖为整体型，齿间距小，允许的径向位移相对较小，但结构更紧凑，转动惯量小，适用于空间受限且对径向位移要求不高的场景。

齿型联轴器的种类和常用型号繁多，不同种类和型号的产品在结构、性能和适配场景上存在明显差异。在选用时，需结合传动系统的扭矩需求、转速范围、两轴相对位移量、安装空间及制动要求等因素综合考虑，选择合适的种类和型号。同时，齿型联轴器在工作时，由于两轴存在相对位移，内外齿的齿面会周期性做轴向相对滑动，容易产生齿面磨损和功率损耗，因此无论选用哪种种类和型号的齿型联轴器，都需保证其在良好的润滑和密封状态下工作，才能有效延长其使用寿命，确保传动系统的稳定运行。
