卷筒用联轴器

卷筒用联轴器是工业传动系统中专门适配卷筒设备的关键连接部件，主要用于联接减速器输出轴与钢丝绳卷筒，承担着动力传递与载荷承载的双重作用，广泛应用于起重、冶金、矿山、港口等多个领域的重型机械中。其种类选择与型号适配直接影响卷筒设备的运行稳定性、传动效率和使用寿命，不同种类的联轴器在结构设计、性能特点上存在差异，对应不同的工况需求，常用型号也围绕各类工况形成了系列化规范。

卷筒用联轴器的种类主要根据结构形式、传动特性和载荷适配能力划分，其中鼓形齿式、球面滚子式、球铰式是应用较为广泛的三类。鼓形齿式卷筒联轴器采用鼓形齿设计，核心结构由带鼓形齿的外齿轴套、带联接法兰和内齿圈的外套、带外球面的承载环及密封部件组成，内外齿在油浴中啮合工作，既能传递较大扭矩，又能承受一定径向载荷，同时具备轻微的角位移补偿能力，可缓解安装偏差带来的传动损耗，适合起重设备起升机构等中重载、对调位性能有基础要求的场景，其密封结构能有效防止润滑脂泄漏和外部粉尘侵入，适配多粉尘、潮湿的工业环境。

球面滚子式卷筒联轴器由带联接法兰的外套、球面滚子、半联轴器及密封系统构成，部分型号采用渐开线花键副设计与减速机输出轴联接，球面滚子的结构使其具备更强的径向载荷承载能力和调位性能，能补偿较大的轴系安装偏差和角位移，传动稳定性突出，适合矿山提升机、冶金卷取机等重载、高频启停且安装精度要求不高的恶劣工况，其耐磨性能优异，能应对长期重载运行带来的部件损耗。球铰式卷筒联轴器则采用内球面设计的联接法兰和外球面的球体半联轴套，配合特殊传动键传递转矩，角位移补偿能力较强，部分型号配备寿命指针，可直观显示部件磨损状况，适合对运行安全性要求较高、轴系偏移较大的卷筒设备。

对应各类联轴器，行业内形成了一系列常用型号，型号划分主要依据公称转矩、许用转速、径向载荷、轴孔尺寸等核心参数，适配不同规格的卷筒设备。鼓形齿式卷筒联轴器的常用型号包括DC系列，如DC01A、DC02A、DC03A等，该系列型号许用转速多为200r/min，公称转矩从16000N·m至125000N·m不等，轴孔直径可达240mm，径向载荷承载能力对应从18000N至112000N，适配不同功率的减速机与卷筒，广泛应用于各类通用起重设备。

球面滚子式卷筒联轴器的常用型号有WJ系列和WJA系列，两者结构相近，均能传递较大扭矩和承受径向载荷，WJA系列在联接方式上更具灵活性，适配不同规格的减速机输出轴，适合重载、恶劣工况下的大型卷筒设备。球铰式卷筒联轴器的常用型号为WZL系列，该系列型号角位移补偿可达3°，能承受较大扭矩和径向载荷，结构安全可靠，配备的磨损指针便于日常维护，适合对调位性能和安全性要求较高的卷筒传动系统。

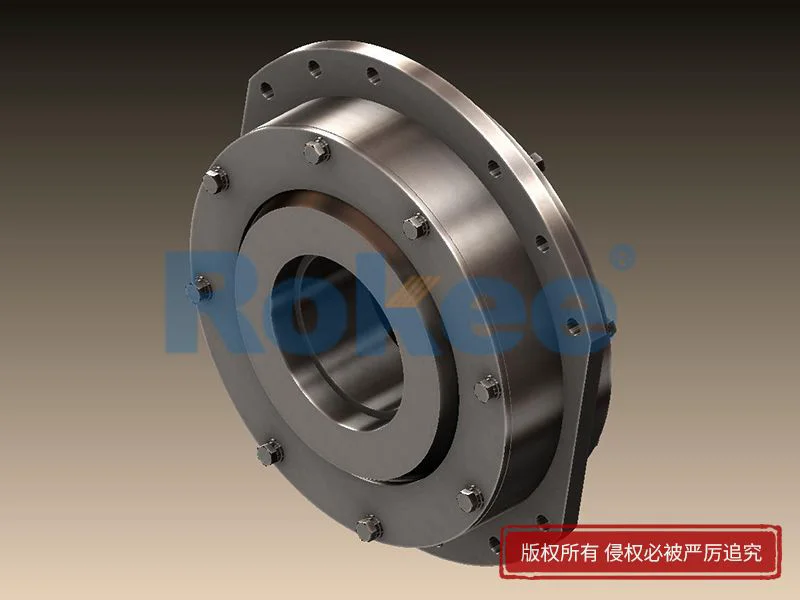

此外，还有球鼓齿式卷筒联轴器，其常用型号为RWC系列，该系列在鼓形齿结构基础上优化设计，外轴套采用球面鼓形齿，调位性能和承载能力进一步提升，与DC系列联接尺寸一致，但承载能力可提高30%以上，适合对承载能力有更高要求、且需兼容原有设备安装尺寸的场景。选择卷筒用联轴器时，需结合卷筒设备的功率、转速、载荷类型、安装精度及工作环境，对照型号对应的核心参数合理选型，同时定期检查维护，确保联轴器与卷筒、减速机协同稳定运行，延长设备整体使用寿命。
