GCLD型电动机轴伸鼓形齿式联轴器

GCLD联轴器,GCLD鼓形齿联轴器,GCLD鼓形齿式联轴器,GCLD鼓型齿联轴器,GCLD鼓型齿式联轴器,GCLD电动机轴伸鼓形齿式联轴器

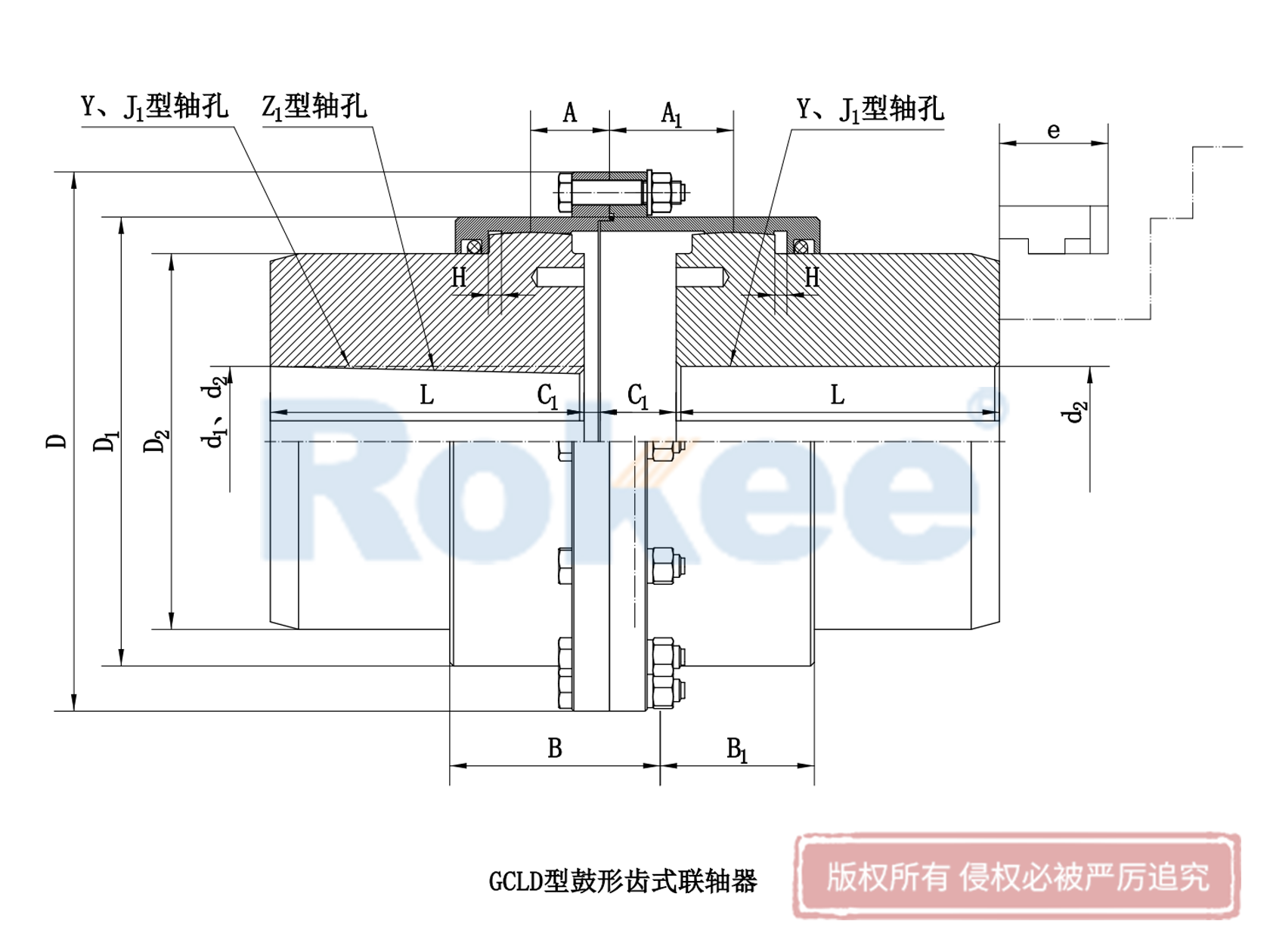

GCLD型鼓形齿式联轴器基本参数

GCLD型电动机轴伸鼓形齿式联轴器是工业传动系统中常用的刚挠性连接部件，专门适配电动机与各类机械的水平轴向传动轴系，核心作用是传递扭矩并补偿轴系偏差，为设备稳定运转提供保障，广泛应用于多个工业领域的动力传输场景。GCLD鼓形齿式联轴器结构设计兼顾实用性与稳定性，由内齿圈、外齿轴套、端盖及密封装置等关键部件协同组成，各部件分工明确、配合紧密，构成了高效可靠的传动结构。

外齿轴套是该联轴器的核心结构之一，其齿顶被制成鼓形，齿面呈现独特的圆弧状，这也是它与普通直齿联轴器的核心区别。这种鼓形设计能有效优化齿面接触状态，避免角位移条件下出现齿边挤压、应力集中的问题，同时扩大齿面接触范围，让载荷均匀分布在齿面上，大幅提升承载能力。相较于直齿联轴器，在相同的内齿套外径和联轴器大外径下，其承载能力可提升一定比例，能更好地适配重载传动需求。外齿轴套通常与驱动设备的轴相连，是扭矩传递的关键载体，部分型号的外齿套齿端设计为喇叭形状，便于内、外齿的装拆操作，提升后续维护便利性。

内齿圈与外齿轴套相互啮合，齿数精准匹配，通过齿面接触实现扭矩的稳定传递，通常安装在相对固定的位置，将主动轴的动力平稳传递至从动轴。端盖安装在联轴器两端，通过连接件与其他部件紧密衔接，既能固定和保护内部零部件，防止运转过程中出现位移或脱落，又能阻挡外界灰尘、杂质进入内部，为联轴器营造清洁的运行环境。密封装置则采用耐磨耐油材料制成，可有效防止润滑剂泄漏，同时阻挡污染物侵入，避免齿面因润滑不足产生过度磨损，减少功率消耗，延长联轴器的整体使用寿命。

GCLD联轴器的工作原理基于独特的鼓形齿啮合设计，当主动轴转动时，外齿轴套随之转动，通过鼓形齿与内齿圈的啮合作用，将扭矩传递给从动轴，完成动力传输。鼓形齿的结构特性使其具备良好的位移补偿能力，可有效应对两轴之间的角位移、径向位移和轴向位移，这些位移多由安装误差、设备振动、热膨胀等因素引发，联轴器通过齿面接触点的灵活调整，保持稳定啮合状态，降低轴系不对中带来的附加载荷，保障传动连续性。同时，鼓形齿的啮合过程更为平稳，能吸收缓解载荷变化引发的冲击，减少振动和运行噪声，适配对噪声控制有要求的工作场景。

在性能方面，GCLD联轴器具备多重优势，除了出色的承载能力和位移补偿能力，还拥有较高的传动效率，能量损失小，能提升能源利用率，适配连续生产场景的高效传动需求。其结构相对简单，安装时对两轴对中要求不似刚性联轴器那般苛刻，降低了安装难度和成本，且密封装置、齿圈等部件的检修更换便捷，能提升设备维护效率。此外，GCLD鼓形齿联轴器可适应正反向回转，任一册外齿轴套均可作为主动输入端，适配不同工况的安装需求。

GCLD型联轴器应用场景覆盖多个工业领域，在冶金行业的轧钢机、矿山行业的破碎机和球磨机等重载设备中，能承受高强度扭矩，应对恶劣运行环境下的位移问题；在石油化工、电力等行业的连续生产设备中，凭借高稳定性和低故障率，减少停机损失，保障生产顺畅；在精密仪器、机床等对传动精度和噪声控制有要求的设备中，也能通过平稳传动避免对设备精度造成干扰。

正确的安装和维护是发挥联轴器性能的关键，安装前需检查零部件外观是否完好、尺寸是否匹配，清洁接合面油污杂质，选用合适的安装工具。安装过程中需精准调整两轴同轴度，控制偏差在规定范围，确保内外齿正确啮合，按对称顺序紧固螺栓，保障连接牢固。日常维护中，需定期补充和更换润滑剂，按规范周期检查螺栓紧固情况、齿面磨损程度及密封装置完好性，发现齿面过度磨损、密封泄漏等问题及时处理，若齿面磨损超出极限或出现崩裂，需及时修复或更换，避免引发设备故障，充分延长联轴器的使用寿命，保障传动系统长期稳定运行。
