GIICLZ型接中间轴鼓形齿式联轴器

GIICLZ鼓形齿式联轴器的一半采用非齿的半联轴套结构，通常成对使用中间采用轴相连或者运用于角位移较小的场合，结构紧凑，转动惯量低。

GIICLZ联轴器,GIICLZ鼓形齿联轴器,GIICLZ鼓形齿式联轴器,GIICLZ鼓型齿联轴器,GIICLZ鼓型齿式联轴器,GIICLZ接中间轴鼓形齿式联轴器

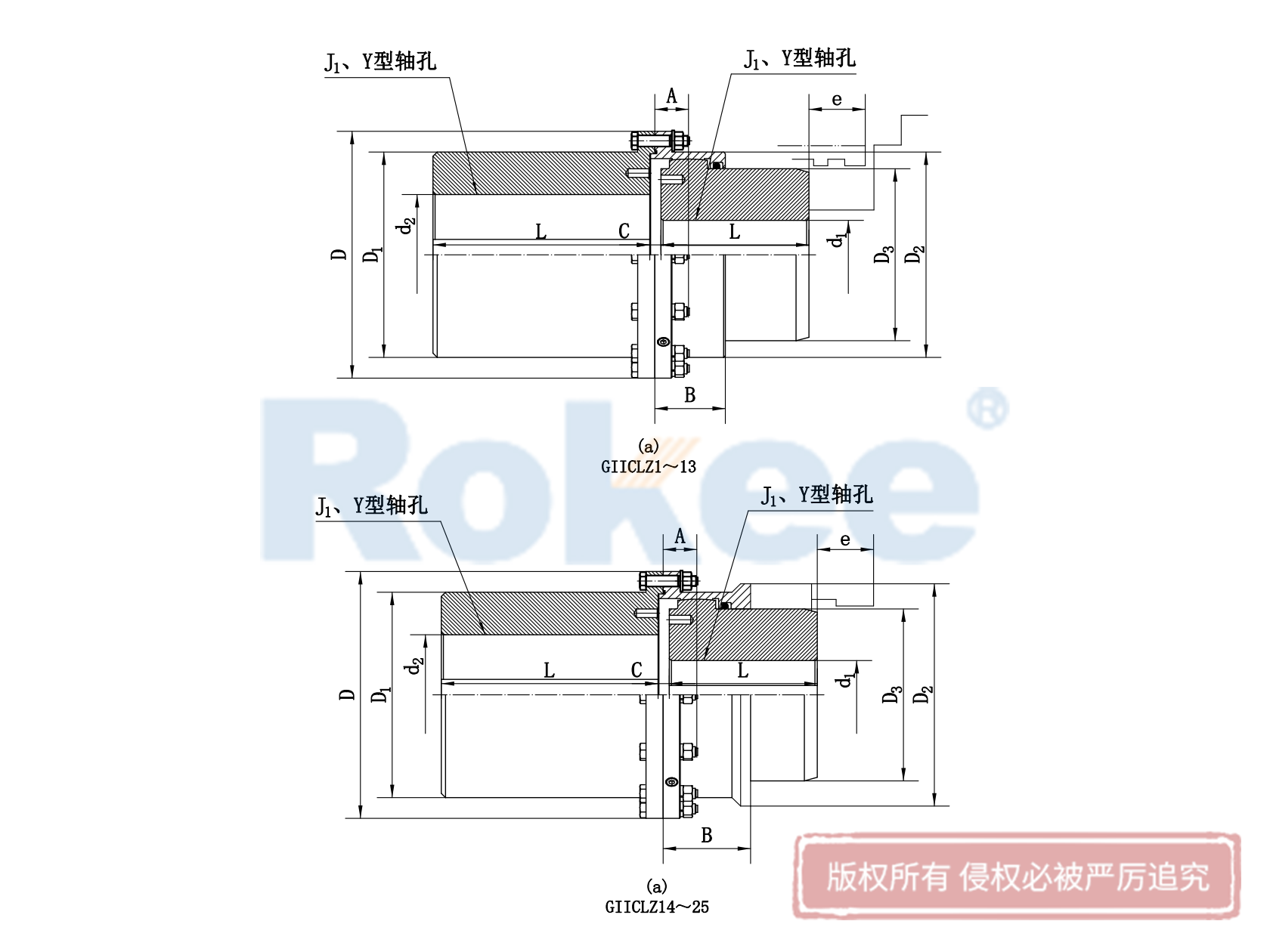

GIICLZ型鼓形齿式联轴器基本参数

型号	公称转矩 Tn N·m	许用转速 [n] r/min	轴孔直径	轴孔长度	D	D1	D2	D3	H	A	C	B	e	转动惯量 kg.㎡	润滑脂用量 ML	质量 kg
			轴孔直径	轴孔长度
			d1,d2	Y,J1
GIICLZ1	355	4000	16-50	38-112	103	71	71	50	2	38	8	38	38	0.00375-0.007	31	3.5
GIICLZ2	630	4000	16-60	38-142	115	83	83	60	2	44	8	44	42	0.00625－0.01	42	5.7
GIICLZ3	1000	4000	22-71	38-142	127	95	95	75	2	45	8	45	42	0.009－0.01675	42	7.6
GIICLZ4	1600	4000	38-80	60-172	149	116	116	90	2	49	8	49	42	0.02125－0.04875	53	13.5
GIICLZ5	2800	4000	38-90	60-172	167	134	134	105	2.5	54	10	54	42	0.044－0.0625	77	23.1
GIICLZ6	4500	4000	45-105	84-212	187	153	153	125	2.5	55	10	55	42	0.075-0.1065	91	29.3
GIICLZ7	6300	3750	50-115	84-212	204	170	170	140	2.5	59	10	59	42	0.1335-0.1898	108	43.8
GIICLZ8	9000	3300	55-125	84-212	230	186	186	155	3	71	12	71	47	0.184－0.297	161	54.9
GIICLZ9	14000	3000	60-150	107-252	256	222	212	180	3	73	12	37	47	0.358－0.575	184	88
GIICLZ10	2000	2650	65-150	107-252	287	239	239	200	3.5	82	14	82	47	0.58－0.935	276	111.5
GIICLZ11	31500	2350	110-175	167-302	325	250	276	235	3.5	85	14	85	47	1.223－1.625	322	162.4
GIICLZ12	45000	2100	130-200	202-352	362	286	313	270	4	95	16	95	49	2.39－3.093	404	268
GIICLZ13	63000	1850	150-225	202-352	412	322	350	300	4.5	104	18	104	49	3.93－6.34	585	320
GIICLZ14	100000	1650	170-250	242-410	462	420	335	——	5.5	148	22	148	63	6.9－8.6	1600	438
GIICLZ15	160000	1500	190-285	282-470	512	470	380	——	5.5	158	22	158	63	12.425－15.575	2100	650
GIICLZ16	224000	1300	220-320	282-470	580	522	430	——	7	177	28	177	67	21.2－26.35	2500	857
GIICLZ17	315000	1200	250-365	330-550	644	582	490	——	7	182	28	182	67	38.825－49.5	2700	1255
GIICLZ18	450000	1050	280-400	380-650	726	658	540	——	8	215	28	215	75	69.5－90.5	3900	1830
GIICLZ19	630000	950	300-475	380-650	818	748	630	——	9	220	32	220	75	122.5－161.25	5000	2457
GIICLZ20	900000	800	360-540	450-800	928	838	720	——	10.5	235	32	235	75	240－335	6200	3793
GIICLZ21	1250000	750	400-600	540-800	1022	928	810	——	11.5	245	40	245	75	435－527.75	7000	5348
GIICLZ22	1600000	650	450-680	540-800	1134	1036	915	——	13	255	40	255	75	701.25－852.25	8700	6871
GIICLZ23	2240000	600	500-770	680-800	1282	1178	1030	——	14.5	290	50	290	80	1415.75－1638.75	15000	10383
GIICLZ24	3150000	550	560-880	680-800	1428	1322	1175	——	16.5	305	50	305	80	2330.5－2976.25	18000	14465
GIICLZ25	4000000	460	670-1040	900-1000	1644	1538	1390	——	19	310	50	310	80	5174.25－7198.25	23000	23489

GIICLZ型接中间轴鼓形齿式联轴器是重载传动系统中的关键连接部件，专为长轴距、高扭矩及复杂工况设计，凭借独特的结构设计兼顾动力传递效率与轴线偏移补偿能力，广泛应用于多个重工业领域。与普通鼓形齿式联轴器相比，其增设的中间轴结构的核心优势，可适配两轴间距较大的传动场景，同时优化了位移补偿性能，有效降低设备安装精度要求，保障传动系统稳定运行。

GIICLZ联轴器主要由外齿套、内齿圈、中间轴、端盖及螺栓等组件构成，各部件的材质与加工工艺均围绕重载适配与耐用性展开。外齿套采用高强度合金钢加工而成，齿面设计为鼓形圆弧轮廓，经渗碳淬火处理后，表面硬度大幅提升，可有效增强耐磨性与抗冲击能力，减少长期啮合产生的磨损。内齿圈与外齿套材质匹配，采用对应的热处理工艺，确保两者啮合平稳，避免局部应力集中。中间轴作为其核心特色部件，采用加长轴段设计，可灵活连接远距离轴系，同时分散传动载荷，降低单一部件的受力压力。端盖与螺栓组成密封结构，能有效留存润滑油脂，阻隔外部粉尘、水汽等污染物进入啮合部位，延长部件使用寿命。

GIICLZ型联轴器工作原理基于齿面啮合传动与多向位移补偿的协同作用，通过外齿套与内齿圈的精准啮合实现动力高效传递，鼓形齿廓设计使齿面接触面积较直齿联轴器大幅增加，可更均匀地分布载荷，提升扭矩传递能力。在实际运行中，该联轴器可灵活补偿轴系的多向偏移，包括轴向、径向与角向偏移，其中轴向可允许一定范围的窜动，径向能补偿安装或运行过程中产生的偏差，角向可适应小幅偏转，有效抵消设备安装误差、轴系变形及热胀冷缩带来的影响，减少振动传递，降低轴承等关联部件的磨损。

GIICLZ鼓形齿式联轴器的核心优势体现在承载能力、补偿性能与环境适应性上。在承载能力方面，得益于鼓形齿的优化设计与高强度材质的应用，其扭矩传递能力较强，可适配多种重载场景，能稳定传递不同范围的扭矩，同时适应一定的转速范围，满足重工业设备的动力传递需求。在补偿性能上，中间轴的增设进一步提升了长轴距传动的补偿效果，相较于普通型号，更适合两轴间距较大且偏移量相对明显的场景。此外，该联轴器具备良好的环境适应性，可在一定温度范围内稳定运行，耐受低温与中高温环境，部分型号可通过材质优化实现耐腐蚀性能，适配化工、船舶等恶劣工况。

正确的安装与维护是保障该联轴器长期稳定运行的关键。安装前需清理轴端与齿面，避免硬物划伤齿面影响啮合精度；安装过程中需控制轴系对中偏差，确保在联轴器允许的补偿范围内，同时选用适配的锂基润滑脂填充啮合部位，保障齿面润滑充足。日常运行中，需定期检查润滑状态，及时补充或更换润滑脂，每运行一定时长需排查齿面磨损情况，发现异常振动或噪音时，应立即停机检查对中性与部件损耗情况，避免故障扩大。

GIICLZ鼓形齿联轴器的应用场景覆盖多个重工业领域，在冶金行业，可用于轧钢机、连铸机等设备的主传动系统，承受高扭矩与窜辊位移，保障轧制过程平稳；在矿山机械中，适配破碎机、球磨机、带式输送机等设备，补偿振动位移，适应频繁启停与冲击载荷；在船舶工业，可用于推进轴系等长轴距传动场景，耐受海洋环境的腐蚀影响；在电力设备与重型机械中，也可作为核心连接部件，适配汽轮机、发电机、起重机、盾构机等设备的传动需求。

作为重载长轴距传动的理想选择，GIICLZ型鼓形齿式联轴器通过结构优化与性能提升，平衡了承载能力与柔性补偿能力，有效提升了传动系统的可靠性与使用寿命，减少设备停机维护频次，为各行业重工业生产的高效开展提供了稳定的传动保障。
