梅花挠性联轴器

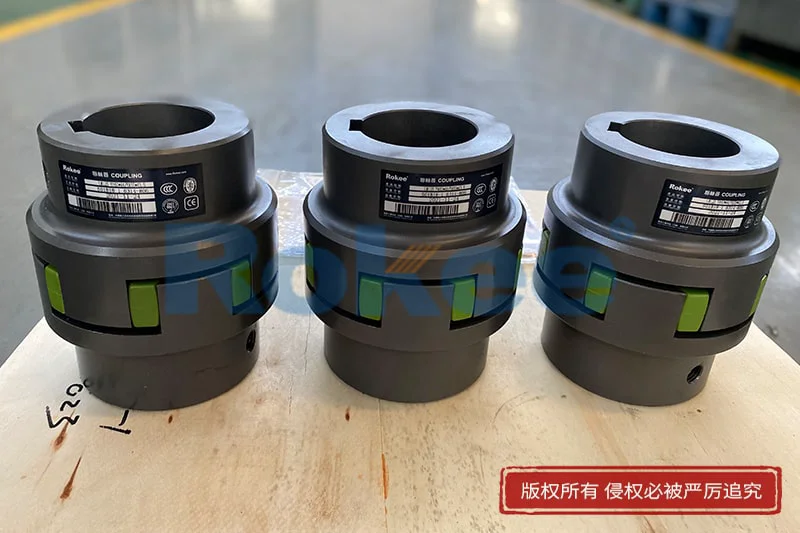

梅花挠性联轴器作为弹性联轴器的重要分支，凭借结构紧凑、缓冲减振、安装便捷且无需润滑的优势，广泛应用于机床、自动化设备、工程机械、新能源装备等诸多工业领域，承担着连接动力源与执行机构、传递转矩并补偿轴系偏差的关键作用，如同机械系统的“关节”，直接影响设备运行的稳定性与寿命。其核心结构均由两个带凸爪的金属半联轴器与中间的梅花形弹性非金属元件组成，通过弹性元件嵌入两半联轴器之间实现联接，利用弹性体的变形补偿两轴相对位移、吸收冲击、衰减振动，不同种类与型号的差异主要体现在连接形式、弹性体规格、承载能力及适配工况的细化优化上。

从结构设计与功能侧重来看，梅花挠性联轴器主要可分为普通直爪型、过渡联接型、双法兰型、带制动轮/制动盘型及零背隙精密型几大类。普通直爪型是应用广泛的基础种类，结构简单、体积小巧、成本经济，两个半联轴器通过键槽与轴端直接配合，再用螺栓紧固，适配负载平稳、转速适中的普通工业场景，如小型风机、水泵、包装机械等的传动连接，常用型号有LM型和ML型，二者均为通用基础款，差异主要在于安装灵活性，LM型部分型号采用可拆分式凸爪结构，更便于狭小空间内的拆装维护，而ML型遵循基础设计规范，适配对安装便捷性要求不高的常规场景。

过渡联接型梅花挠性联轴器是在普通直爪型基础上的优化款，核心优势的是更换弹性体时无需轴向移动半联轴器，大幅提升维护效率，常用型号为LMD型和MLZ型，二者均增加了过渡联接结构，适配设备布局紧凑、不便拆卸轴系的场景，如小型数控机床的伺服电机与丝杠连接，既能保证传动稳定性，又能减少维护耗时，适合对维护效率有一定要求的精密轻型设备。

双法兰型梅花挠性联轴器采用双过渡法兰联接设计，两个半联轴器均配备法兰盘，通过螺栓与主动轴、从动轴端法兰刚性连接，能有效分散传递转矩，减少连接部位的应力集中，提升轴系连接的稳定性与承载能力，常用型号为LMS型，适配中型负载且负载波动较大的传动场景，如中型输送机、搅拌机等设备，其法兰盘经精密加工，确保同轴度精度，避免因法兰偏心产生附加振动，保障设备长期稳定运行。

带制动轮、制动盘型梅花挠性联轴器专为需要制动功能的场景设计，根据制动结构的不同分为多种型号，常用的有LMZ-I型、LMZ-II型和LMPK型，其中LMZ-I型采用分体式制动轮设计，LMZ-II型为整体式制动轮设计，二者均适配需要制动的常规场景，而LMPK型采用分体式制动盘设计，兼具制动功能与维护便捷性，更换弹性体时无需移动半联轴器，适合对制动精度和维护效率均有要求的设备，如起重运输设备的辅助传动系统。

零背隙精密型梅花挠性联轴器则聚焦于高速精密传动场景，采用零背隙的凸爪与弹性体啮合结构，消除传动过程中的空程误差，实现转矩的精准传递，常用型号为LMS型和MLS型，二者均适配自动化生产线、智能装备等对传动精度要求极高的场景，如机器人手臂、自动化分拣设备的传动系统，能将传动误差控制在微米级，确保伺服电机的指令精准传递到执行机构，其弹性体采用高强度聚氨酯材料，兼具耐磨性与抗老化性，适配高速运转工况，转速可满足精密设备的使用需求。

各类梅花挠性联轴器及常用型号的设计的核心，均是围绕工况需求优化结构与性能，不同种类、不同型号的产品形成了覆盖轻型精密传动到中型重载传动、常规场景到特殊制动场景的完整矩阵。选择时需结合负载大小、转速、安装空间、维护需求及制动要求等因素，合理匹配型号，才能充分发挥其缓冲减振、偏差补偿的优势，延长设备使用寿命，保障传动系统的稳定高效运行。
