LT(TL)型弹性套柱销联轴器

LT联轴器,TL联轴器,LT柱销联轴器,TL柱销联轴器,LT弹性联轴器,TL弹性联轴器,LT弹性套柱销联轴器,TL弹性套柱销联轴器

LT(LT)弹性销套联轴器基本参数

在机械传动系统中，联轴器是连接主动轴与从动轴的关键部件，承担着传递转矩、缓冲振动、补偿轴系位移的重要作用，而LT型弹性套柱销联轴器凭借其简洁的结构、可靠的性能，在中小功率传动场景中得到了广泛应用。它属于非金属弹性元件挠性联轴器，结构上与凸缘联轴器有相似之处，但并未采用螺栓直接连接两半联轴器，而是通过套有弹性套的柱销实现联接，这种独特的设计让它在传动过程中展现出诸多优势。

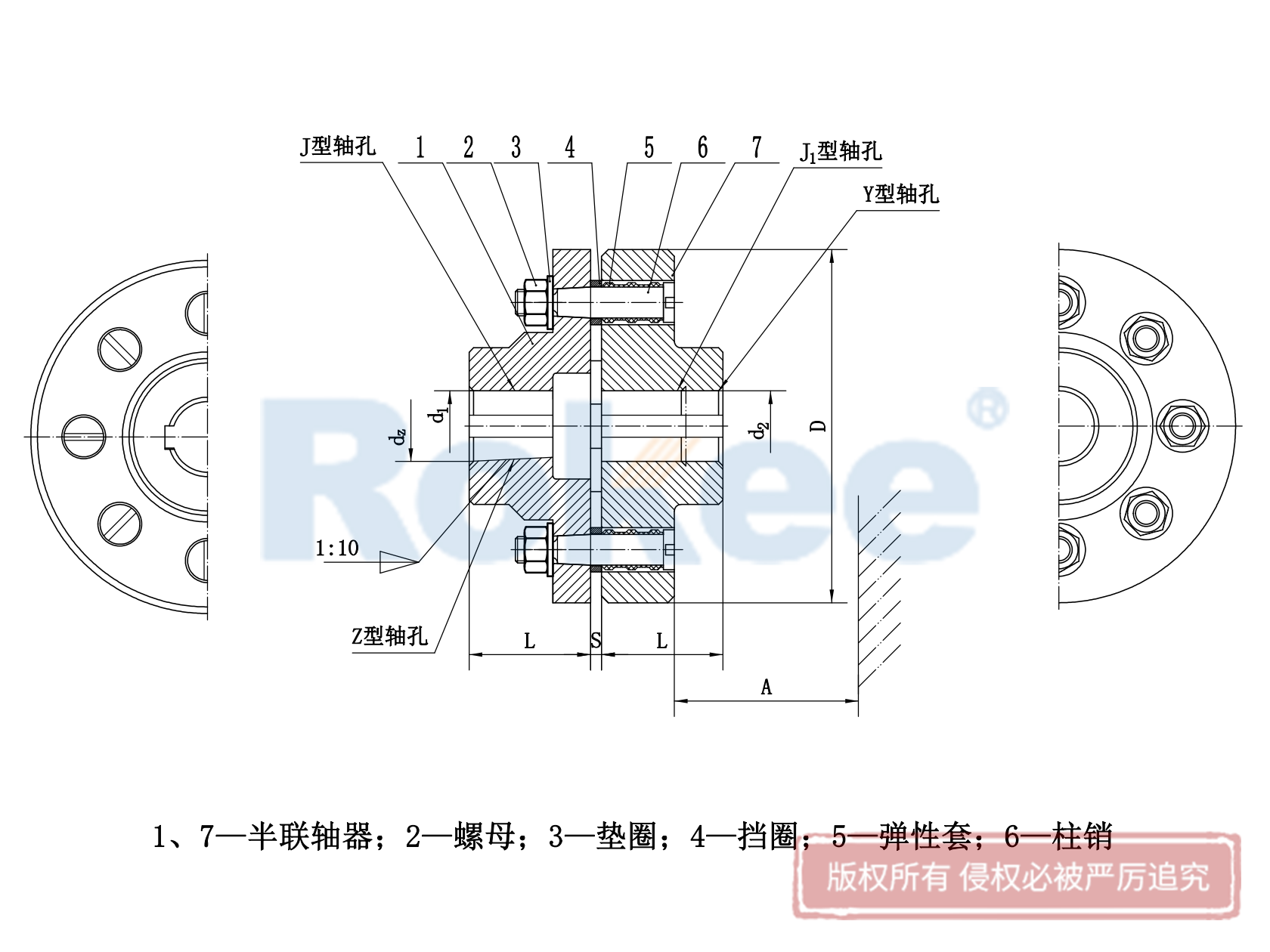

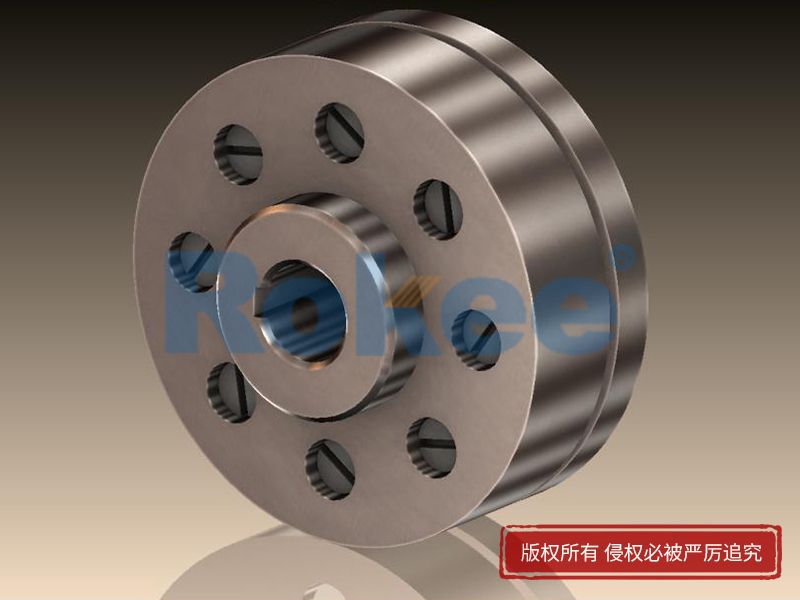

LT联轴器的核心结构由两半联轴器、弹性套和柱销组成，零件数量少，结构设计简洁紧凑，这不仅降低了制造成本，也为后续的安装和拆卸带来了极大便利。两半联轴器通常采用铸铁或钢材加工而成，分别与主动轴和从动轴固定连接，为动力传递提供坚实的强度基础；弹性套作为核心弹性元件，一般采用合成橡胶或天然橡胶制成，按照相关标准，其硬度需达到一定范围，扯断强度也有明确要求，外部带有梯形环槽的整体式设计是现行标准的优化成果，替代了早期由若干弹性圈组成的结构，提升了使用稳定性。柱销的圆柱体部分套装弹性套，外部与一半联轴器凸缘上的圆柱形孔配合，另一端以圆锥面与另一半联轴器的圆锥孔配合，并用螺母固定，确保连接的牢固性。

其工作原理基于摩擦力矩的传递和弹性套的变形补偿，依靠柱销组的锁紧力在接触面产生摩擦力矩，同时通过压缩橡胶弹性套来传递转矩。由于弹性套外径与相配凸缘上的圆柱孔为间隙配合，且弹性套本身易于弹性变形，使得联轴器具备了补偿两轴相对位移的能力和缓冲吸振的功能。两轴许用的相对径向位移、角位移和轴向位移均有合理范围，具体数值与弹性套的结构和配合间隙相关，合理控制这些参数能有效保证传动的平稳性。不过，弹性套工作时主要受压缩变形，其厚度较薄、体积小，弹性变形有限，因此轴线位移的许用补偿量较少，弹性也相对较弱，这也决定了它的适用工况范围。

TL型弹性套柱销联轴器的显著特点的是结构简单、制造容易，无需复杂的加工工艺，也不需要润滑维护，更不需要将弹性套与金属进行硫化粘结，大幅降低了使用和维护成本。突出的优势之一是更换弹性套便捷，无需移动两半联轴器，仅需拆除柱销即可完成更换，节省了设备停机维护的时间。同时，它还具备一定的减振缓冲性能，能吸收部分传动过程中产生的振动和冲击，减少噪音，保护轴系和相关零部件，延长整个传动系统的使用寿命。

在适用场景方面，TL联轴器更适合安装底座刚性好、对中精度较高、冲击载荷不大、对减振要求不高的中小功率轴系传动，广泛应用于风机、泵类、纺织机械、食品加工设备等各类通用机械设备中，是连接电机与工作机的重要动力桥梁。在实际使用中，当所联两轴有相对径向位移时，弹性套与柱销孔的回转中心会出现相对偏心，运转过程中不仅会导致各柱销上的载荷分布不均匀，还会引起弹性套在柱销上或沿柱销孔滚滑而发生磨损；若两轴有相对角位移，弹性套还会在柱销孔中沿轴向往复滑动，进一步加剧磨损。此外，弹性套与柱销孔的配合间隙过大，会导致各弹性套载荷分布不均，甚至部分弹性套不参与传递载荷，因此使用时应尽可能提高两轴的对中精度，适当控制配合间隙。

正确的安装和定期维护是保证LT型弹性套柱销联轴器长期稳定运行的关键。安装前，需仔细检查各部件是否存在损伤、变形等缺陷，清洁轴端与联轴器的安装部位，去除油污、灰尘等杂质，避免影响连接精度。安装过程中，核心是保证两轴的对中精度，可借助专业工具确保轴向和径向偏差控制在允许范围内，紧固螺栓时需采用对称均匀的施力方式，防止局部受力过大导致部件变形。运行过程中，应定期观察联轴器的运行状态，留意是否存在异常振动或噪音，检查弹性套的磨损情况和紧固件的紧固状态，当发现弹性套出现老化、裂纹或磨损超标时，应及时全部更换，避免新旧弹性套混用导致受力不均，影响传动性能。

在选型过程中，需结合具体工况参数进行科学匹配，准确核算传动系统的实际工作扭矩，考虑电机功率、转速以及负载的冲击特性，选取合适的安全系数，确保所选联轴器的公称扭矩能够满足长期稳定运行的需求；同时确认联轴器的许用转速大于系统的工作转速，根据电机轴和工作机轴的直径选择匹配的轴孔规格，结合工作环境的温度、介质等因素选择适配的弹性套材料。

LT型弹性套柱销联轴器以其结构简单、性能可靠、维护方便、成本适中的特点，在中小型动力传动领域展现出显著的应用价值。它不仅解决了传动过程中的振动缓冲、偏差补偿等核心问题，还通过自身的结构优势降低了设备运行和维护成本，为各类机械设备的高效、平稳运行提供了重要保障。在实际应用中，只要根据工况合理选型、规范安装并做好定期维护，就能充分发挥其性能优势，延长传动系统的整体使用寿命。

《LT(TL)型弹性套柱销联轴器》更新于2026年3月3日
