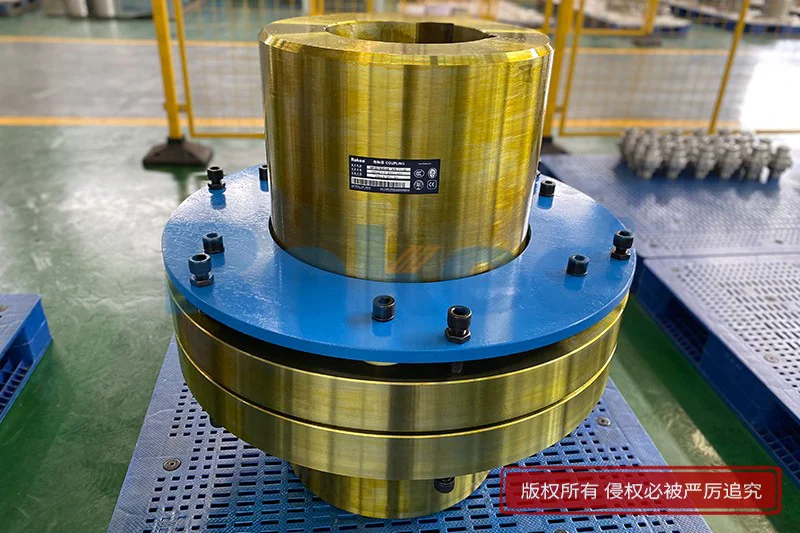

TL弹性套柱销联轴器许用转速

在机械传动系统中，联轴器作为连接主动轴与从动轴、传递动力的核心部件，其性能直接影响整个设备的运行稳定性和安全性。TL弹性套柱销联轴器凭借结构简单、制造便捷、维护容易且具备一定减振缓冲能力的特点，被广泛应用于各类中小功率轴系传动场景，而许用转速作为其关键性能参数之一，直接决定了联轴器在不同工况下的适配性和使用寿命，合理把控许用转速，是保障传动系统高效运转的重要前提。

TL弹性套柱销联轴器的许用转速，指的是在长期稳定运行条件下，联轴器能够承受的转速，超出这一转速范围，联轴器的结构完整性和传动性能会受到严重影响，甚至引发设备故障。其许用转速并非固定不变的数值，而是受到多种因素的综合影响，包括联轴器的结构设计、材质强度、弹性元件性能、安装精度以及使用环境等，这些因素相互作用，共同决定了联轴器的转速承载能力。

结构设计是影响许用转速的基础因素。TL联轴器由两半联轴器、弹性套和柱销组成，弹性套套在柱销一端，装入两半联轴器的凸缘孔中实现连接，依靠柱销组的锁紧力产生摩擦力矩，并通过弹性套的压缩变形传递转矩。由于弹性套厚度较薄、体积较小，弹性变形有限，其结构对称性相对较弱，相较于刚性联轴器，许用转速会受到一定限制。不同型号的联轴器，因尺寸规格、柱销数量和分布方式不同，许用转速也存在差异，通常尺寸越小、结构越紧凑的型号，许用转速相对越高，而尺寸较大、承载扭矩更大的型号，许用转速则会相应降低，这是因为大尺寸结构在高速运转时会产生更大的离心力，对结构强度的要求更为严苛。

材质强度对许用转速的影响尤为关键。联轴器的两半联轴器通常采用铸铁或铸钢材质，这两种材质的抗拉强度和屈服强度直接决定了联轴器在高速运转时抵御离心力的能力。铸钢材质的抗拉强度高于铸铁，因此采用铸钢制造的联轴器，许用转速相对更高；而铸铁材质的联轴器，由于强度有限，许用转速会略低。弹性套作为核心弹性元件，通常采用橡胶或聚氨酯等材料制成，这些材料的耐热性和弹性极限也会影响许用转速，橡胶弹性套的适用温度范围较窄，在高温环境下易老化变形，从而降低联轴器的转速承载能力，而聚氨酯弹性套的耐热性更好，能在更宽的温度范围内保持性能稳定，相应的许用转速也更具优势。

安装精度是保障许用转速发挥的重要条件。TL弹性套柱销联轴器虽具备一定的补偿两轴相对偏移的能力，但这种补偿能力有限，若安装时两轴的同轴度偏差过大，会在高速运转时产生附加离心力，加剧联轴器的振动和磨损，进而降低实际许用转速。实践表明，两轴同轴度偏差每增加一定数值，联轴器的实际许用转速会相应下降，因此在安装过程中，需借助专业工具确保两轴对中精度，将径向、轴向和角向偏差控制在允许范围内，才能使联轴器在额定许用转速下稳定运行。

使用环境和工况条件也会对许用转速产生影响。在高温环境下，弹性元件易老化、材质强度会下降，导致联轴器的许用转速降低；而在粉尘较多的环境中，粉尘易进入弹性套与柱销、凸缘孔的间隙，加剧磨损，破坏传动平衡性，同样会影响许用转速的发挥。此外，设备启动频繁、正反转多变或存在冲击载荷的工况，会使联轴器承受额外的应力，长期处于这种工况下，即使运行转速未超过许用转速，也会加速部件损耗，间接降低联轴器的转速承载能力，因此这类工况下需适当降低实际运行转速，预留一定的安全余量。

在实际选型和使用过程中，合理匹配许用转速至关重要。选型时，需结合设备的实际工作转速，确保联轴器的许用转速高于设备的工作转速，并预留一定的安全系数，避免因转速接近或超出许用范围导致联轴器失效。同时，要根据传动系统的功率、扭矩、安装精度和使用环境，选择合适型号和材质的联轴器，例如在高速轻载、对中精度较高的场景，可选择尺寸较小、铸钢材质的联轴器；在常规工况下，橡胶弹性套联轴器即可满足需求，而在高温环境下，则应选用聚氨酯弹性套联轴器。

日常维护也能有效保障联轴器许用转速的稳定性。定期检查弹性套的状态，若发现弹性套出现裂纹、老化或压缩变形量超出规定范围，应及时更换，避免新旧弹性套混用导致受力不均；同时检查柱销的磨损情况和紧固件的松动状态，及时紧固松动的部件，清理间隙内的粉尘和杂物，确保联轴器的传动平衡性。此外，定期对设备进行保养，调整两轴的对中精度，也能有效延长联轴器的使用寿命，保证其许用转速始终处于正常范围。

TL弹性套柱销联轴器的许用转速是多种因素共同作用的结果，理解其影响因素，合理选型、规范安装并做好日常维护，才能充分发挥联轴器的传动性能，保障机械传动系统的稳定、高效运行。在工业生产中，无论是泵类、风机、机床还是小型发电设备，只要涉及轴系传动，合理把控TL弹性套柱销联轴器的许用转速，就能有效降低设备故障发生率，提高生产效率，延长设备的整体使用寿命。

膜片联轴器在传递扭矩的同时通过弹性膜片的的变形来补偿轴向和角向的位移，是一种高性能的金属弹性挠性联轴器。膜片式联轴器结构紧凑，传递扭矩大，使用寿命长，免维护，耐高温，耐酸碱防腐蚀，适用于高温高速及有腐蚀工况环境的轴系传动。

膜片型联轴器能补偿主动机与从动机之间由于制造误差、安装误差、承载变形以及温升变化的影响等所引起的轴向、径向和角向偏移。膜片弹性联轴器属金属弹性元件挠性联轴器，其依靠金属联轴器膜片来联接主、从动机传递扭矩，具有弹性减振、无噪声、不需润滑的优点。

膜片联轴器至少由一个膜片和两个轴套组成。膜片被用销钉紧固在轴套上一般不会松动或引起膜片和轴套之间的反冲。有一些生产商提供两个膜片的，也有提供三个膜片的，中间有一个或两个刚性元件，两边 再连在轴套上。单膜片联轴器和双膜片联轴器的不同之处是处理各种偏差能力的不同，鉴于其需要膜片能复杂的弯曲，所以单膜片联轴器不太适应偏心。而双膜片联轴器可以同时曲向不同的方向，以此来补偿偏心。

梅花联轴器是一种应用很普遍的联轴器,也叫爪式联轴器，是由两个金属爪盘和一个弹性体组成。两个金属爪盘一般是45号钢，但是在要求载荷灵敏的情况下也有用铝合金的。梅花形联轴器经过车削，铣削，和拉削等机加工方法加工而成，再经过整体热处理。以保证足够的机械强度，市面上还有一种爪盘是铸件，能够大批量的生产，而且免去了加工损耗。

梅花型联轴器弹性体一般都是由工程塑料或橡胶组成。梅花形弹性联轴器的寿命也就是弹性体的寿命。由于弹性体是受压而不易受拉。一般弹性体的寿命为10年。由于弹性体具有缓冲，减振的作用，所以在有强烈振动的场合下使用较多。弹性体的性能极限温度，决定了梅花弹性联轴器的使用温度，一般为-35至+80度。

星形联轴器高速运转时由于受离心力的作用而产生的径向运动将加速其磨损，加设外壳。除了能防尘存油外，减薄量不足可能会造成干涉，减薄量过大会削弱齿的强度，且会侧隙很大。外齿的接触条件得到改善，避免了在角位移条件下直齿齿端棱边挤压，应力集中的弊端，同时改善了齿面摩擦、磨损状况，降低了噪声，维修周期长。星形弹性联轴器外齿套齿端呈喇叭形状，故不宜在高速和有冲击载荷情况下使用，也不宜用于立轴的联接。星型弹性联轴器整体结构设计时，要充分注意齿面与滚子之间的润滑及防尘，还有安全防护作用。因为链条万一破断，可能造成人身事故。鼓度曲线曲率半径与内齿单侧减薄量成正比，即它与齿的啮合间隙有关，使内、外齿装拆十分方便。

星型联轴器有时被误认为是梅花联轴器，他们安装后的外形几乎相似，但是同等型号下，星形联轴器承受的扭力更大，相对梅花联轴器，它的内孔和外形可以做到更小。星形弹性联轴器聚氨脂弹性体由凸形爪块限制，联轴器是以工程塑料作弹性元件，适用于联接两同轴线的传动轴系，具有补偿两轴相对偏移、缓冲、减震、耐磨性能，适应场合普遍 ，传递转矩20-35000.N.M,工作温度-35-+80摄氏度。星型弹性联轴器中的弹性元件是工程塑料，由于该工程塑料具有良好的弹性、缓冲性、减震性、耐磨性，因此能很好的补偿两传动轴系之间的各种位移.星形弹性联轴器的聚氨脂弹性体由凸形爪块限制。特点：预应力下无齿隙的连接，用于主轴传动、升降平台和机床等。

弹性柱销联轴器是一种结构简单制造容易，无需润滑，装拆弹性柱销便捷的传动基础件，利用两个带法兰孔的半联和置于起重的非金属弹性柱销来传递扭矩，适用于中低速和中低扭矩场合。弹性柱销齿式联轴器采用非金属弹性柱销和两个带齿形半联以及一个外圈的齿形套环设计，利用非金属弹性的变形来传递扭矩同时缓冲减震，补偿角向位移。弹性套柱销联轴器设计简单巧妙，适用性较广的联轴器，利用带弹性套的柱销联接两个带销孔的半联，实现扭矩传递的同时兼具较大的角向补偿，同时减震缓冲性能良好，可以用在速度较快的场合，无需润滑，销套更换便捷。
