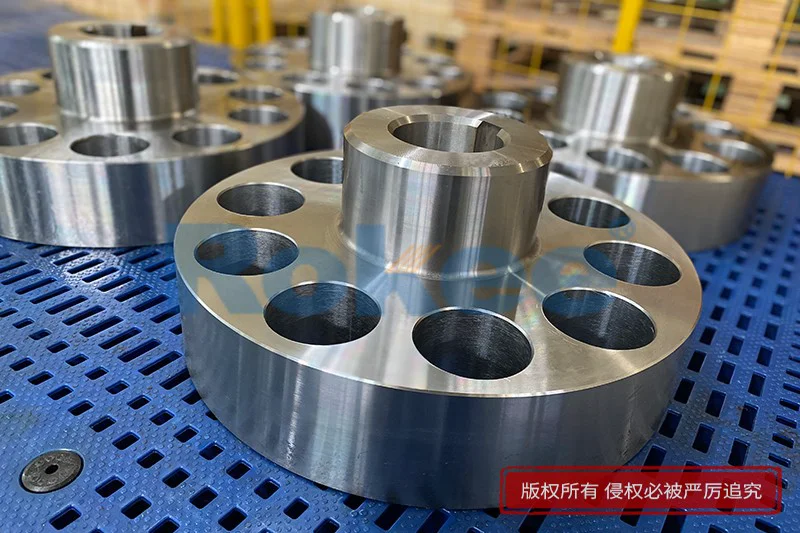

TL弹性套柱销联轴器三维图

在机械传动系统中，联轴器是连接主动轴与从动轴、传递动力的关键部件，而TL弹性套柱销联轴器凭借其结构简单、性能可靠的特点，在各类通用机械中得到广泛应用。TL弹性套柱销联轴器三维图作为机械设计与制造中的重要技术资料，能够直观、精准地呈现其整体结构、零部件装配关系及尺寸参数，为产品设计、加工制造、安装调试及维护检修提供重要支撑，是机械工程领域不可或缺的设计工具。

TL弹性套柱销联轴器三维图的绘制，需严格遵循机械制图的相关标准，充分还原其实际结构组成。该联轴器主要由两半联轴器、弹性套、柱销和挡板四大部件构成，三维图需清晰呈现各部件的形状、尺寸及装配位置，确保每个细节都与实际产品一致。两半联轴器通常采用铸铁或铸钢材质，三维图中需准确绘制其外形轮廓、轴孔结构及键槽细节，轴孔的尺寸的精度需严格把控，以适配不同规格的传动轴，键槽的位置和尺寸则要符合传动需求，保证与轴的连接牢固可靠。弹性套作为核心弹性元件，多采用橡胶或聚氨酯材质，三维图中需体现其套在柱销上的装配状态，以及与两半联轴器孔壁的配合关系，同时要通过合适的渲染方式区分其与金属部件的材质差异。柱销作为传递扭矩的关键零件，三维图中需清晰绘制其外形、直径及长度，明确其穿过两半联轴器对应孔的装配方式，而挡板的三维结构则要突出其防止弹性套脱出的功能，准确呈现其安装在半联轴器外侧的位置。

绘制TL弹性套柱销联轴器三维图时，需注重各部件的装配关联性，确保三维模型能够真实反映产品的实际装配状态。在建模过程中，应先完成各单个零部件的三维建模，再按照装配顺序逐步将零部件组合在一起，避免出现装配干涉等问题。例如，柱销的位置需与两半联轴器上的孔位精准对应，弹性套与柱销、孔壁的配合间隙需合理设置，既保证弹性套能够自由变形以实现缓冲减震功能，又要确保传递扭矩时的稳定性。同时，三维图中需标注关键尺寸参数，包括联轴器的外径、总长度、轴孔直径、柱销数量及分布尺寸等，这些尺寸参数是后续加工制造、选型匹配的重要依据，标注需清晰、准确，符合机械制图的规范要求。此外，三维图还可通过渲染处理，呈现不同部件的材质质感，使整体结构更加直观易懂，便于设计人员、加工人员及维护人员快速掌握产品结构特点。

TL弹性套柱销联轴器三维图的应用场景十分广泛，在产品设计阶段，设计人员可通过三维图直观地审视产品结构，检查各部件的配合合理性，及时发现并修改设计中的不足，优化产品结构，提高设计效率和设计质量。在加工制造阶段，三维图可作为加工工艺制定的重要依据，加工人员可根据三维图明确各零部件的加工尺寸、加工精度及装配要求，确保加工出的零部件能够精准装配，减少加工误差和返工率。在安装调试阶段，三维图能够为安装人员提供清晰的装配指引，帮助安装人员快速掌握装配顺序和装配要点，确保联轴器安装到位，保障设备传动系统的平稳运行。在维护检修阶段，维修人员可通过三维图了解联轴器的内部结构和零部件连接关系，快速定位故障点，制定合理的维修方案，更换损坏的零部件，提高维修效率，减少设备停机时间。

要绘制出精准、规范的TL弹性套柱销联轴器三维图，需掌握一定的三维建模技巧和机械专业知识。建模过程中，需充分考虑联轴器的工作原理和使用工况，确保三维模型不仅外形精准，还能体现其功能特点。例如，弹性套的弹性变形特性需在三维图中通过合理的结构设计间接体现，确保其能够在传递扭矩时发生弹性变形，起到缓冲减震和补偿两轴相对位移的作用。同时，需严格遵循机械制图标准，确保三维图的尺寸标注、线型规范、视图选择等符合要求，便于不同专业人员解读和使用。此外，绘制完成后，还需对三维图进行检查和优化，排查装配干涉、尺寸误差等问题，确保三维图能够准确反映产品的实际结构和性能，为后续的生产、安装和维护提供可靠支撑。

随着制造技术的进步和三维建模软件的普及，TL弹性套柱销联轴器三维图的绘制更加高效、精准。三维建模软件能够提供丰富的建模工具和渲染功能，帮助设计人员快速构建三维模型，优化产品结构，同时还能实现三维图与二维工程图的联动，当三维模型发生修改时，二维工程图能够自动更新，减少手动修改的工作量，提高设计效率。在实际应用中，精准的三维图不仅能够提升产品设计和制造的精度，还能降低设计和制造成本，缩短产品研发周期，推动机械传动设备的升级优化。

TL弹性套柱销联轴器三维图作为机械设计与制造中的重要技术资料，其精准性和规范性直接影响产品的设计质量、加工精度和使用性能。无论是产品设计、加工制造，还是安装调试、维护检修，三维图都发挥着不可替代的作用。通过精准绘制三维图，能够清晰呈现联轴器的结构特点和尺寸参数，为各环节提供可靠的技术支撑，助力机械传动系统的平稳、高效运行，推动通用机械行业的持续发展。

膜片联轴器在传递扭矩的同时通过弹性膜片的的变形来补偿轴向和角向的位移，是一种高性能的金属弹性挠性联轴器。膜片式联轴器结构紧凑，传递扭矩大，使用寿命长，免维护，耐高温，耐酸碱防腐蚀，适用于高温高速及有腐蚀工况环境的轴系传动。

膜片型联轴器能补偿主动机与从动机之间由于制造误差、安装误差、承载变形以及温升变化的影响等所引起的轴向、径向和角向偏移。膜片弹性联轴器属金属弹性元件挠性联轴器，其依靠金属联轴器膜片来联接主、从动机传递扭矩，具有弹性减振、无噪声、不需润滑的优点。

膜片联轴器至少由一个膜片和两个轴套组成。膜片被用销钉紧固在轴套上一般不会松动或引起膜片和轴套之间的反冲。有一些生产商提供两个膜片的，也有提供三个膜片的，中间有一个或两个刚性元件，两边 再连在轴套上。单膜片联轴器和双膜片联轴器的不同之处是处理各种偏差能力的不同，鉴于其需要膜片能复杂的弯曲，所以单膜片联轴器不太适应偏心。而双膜片联轴器可以同时曲向不同的方向，以此来补偿偏心。

梅花联轴器是一种应用很普遍的联轴器,也叫爪式联轴器，是由两个金属爪盘和一个弹性体组成。两个金属爪盘一般是45号钢，但是在要求载荷灵敏的情况下也有用铝合金的。梅花形联轴器经过车削，铣削，和拉削等机加工方法加工而成，再经过整体热处理。以保证足够的机械强度，市面上还有一种爪盘是铸件，能够大批量的生产，而且免去了加工损耗。

梅花型联轴器弹性体一般都是由工程塑料或橡胶组成。梅花形弹性联轴器的寿命也就是弹性体的寿命。由于弹性体是受压而不易受拉。一般弹性体的寿命为10年。由于弹性体具有缓冲，减振的作用，所以在有强烈振动的场合下使用较多。弹性体的性能极限温度，决定了梅花弹性联轴器的使用温度，一般为-35至+80度。

星形联轴器高速运转时由于受离心力的作用而产生的径向运动将加速其磨损，加设外壳。除了能防尘存油外，减薄量不足可能会造成干涉，减薄量过大会削弱齿的强度，且会侧隙很大。外齿的接触条件得到改善，避免了在角位移条件下直齿齿端棱边挤压，应力集中的弊端，同时改善了齿面摩擦、磨损状况，降低了噪声，维修周期长。星形弹性联轴器外齿套齿端呈喇叭形状，故不宜在高速和有冲击载荷情况下使用，也不宜用于立轴的联接。星型弹性联轴器整体结构设计时，要充分注意齿面与滚子之间的润滑及防尘，还有安全防护作用。因为链条万一破断，可能造成人身事故。鼓度曲线曲率半径与内齿单侧减薄量成正比，即它与齿的啮合间隙有关，使内、外齿装拆十分方便。

星型联轴器有时被误认为是梅花联轴器，他们安装后的外形几乎相似，但是同等型号下，星形联轴器承受的扭力更大，相对梅花联轴器，它的内孔和外形可以做到更小。星形弹性联轴器聚氨脂弹性体由凸形爪块限制，联轴器是以工程塑料作弹性元件，适用于联接两同轴线的传动轴系，具有补偿两轴相对偏移、缓冲、减震、耐磨性能，适应场合普遍 ，传递转矩20-35000.N.M,工作温度-35-+80摄氏度。星型弹性联轴器中的弹性元件是工程塑料，由于该工程塑料具有良好的弹性、缓冲性、减震性、耐磨性，因此能很好的补偿两传动轴系之间的各种位移.星形弹性联轴器的聚氨脂弹性体由凸形爪块限制。特点：预应力下无齿隙的连接，用于主轴传动、升降平台和机床等。

弹性柱销联轴器是一种结构简单制造容易，无需润滑，装拆弹性柱销便捷的传动基础件，利用两个带法兰孔的半联和置于起重的非金属弹性柱销来传递扭矩，适用于中低速和中低扭矩场合。弹性柱销齿式联轴器采用非金属弹性柱销和两个带齿形半联以及一个外圈的齿形套环设计，利用非金属弹性的变形来传递扭矩同时缓冲减震，补偿角向位移。弹性套柱销联轴器设计简单巧妙，适用性较广的联轴器，利用带弹性套的柱销联接两个带销孔的半联，实现扭矩传递的同时兼具较大的角向补偿，同时减震缓冲性能良好，可以用在速度较快的场合，无需润滑，销套更换便捷。
