SWP-A有伸缩长型十字万向联轴器

SWP十字万向联轴器采用剖分式叉头布局，与SWC十字万向联轴器使用的场合相近，主要运用在重载大型装备领域，回转直径可达1200mm。

SWP-A万向轴,SWP-A万向联轴器,SWP-A十字万向联轴器,SWP-A十字轴式万向联轴器,SWP-A万向节联轴器,SWP-A有伸缩长型十字万向联轴器

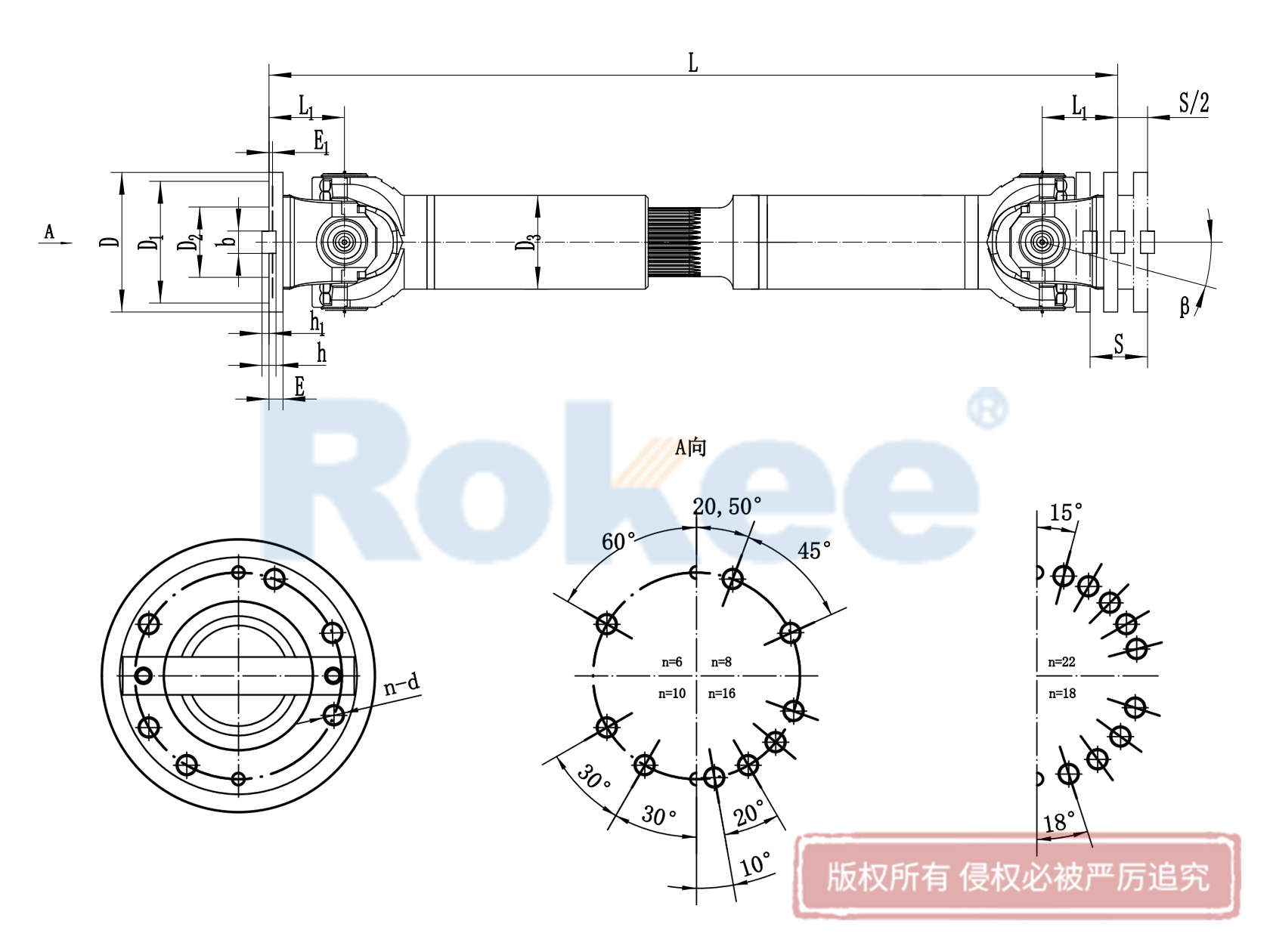

SWPA型十字轴万向联轴器基本参数

型号	回转直径	公称转矩	疲劳转矩	轴线折角	伸缩量	尺寸/mm										转动惯量		重量
	回转直径	公称转矩	疲劳转矩	轴线折角	伸缩量											(kg.m2)		(kg)
	D mm	Tn kN.m	Tf kN.m	β (0)	S mm											(kg.m2)		(kg)
						Lmin	D1(js11)	D2(H7)	D3	E	E1	bXh	h1	L1	n-d	Lmin	增长	Lmin	增长
						Lmin	D1(js11)	D2(H7)	D3	E	E1	bXh	h1	L1	n-d	Lmin	100mm	Lmin	100mm
SWP160A	160	16	8	≤10	50	660	140	95	114	15	4	20X12	6	85	6-13	0.13	0.0059	47	2.1
SWP180A	180	20	10	≤10	60	752	155	105	121	15	4	24X14	7	95	6-15	0.22	0.0072	60	2.3
SWP200A	200	31.5	16	≤10	70	823	175	125	127	17	5	28X16	8	110	8-15	0.37	0.0114	81	3.4
SWP225A	225	40	20	≤10	76	933	196	135	152	20	5	32X18	9	130	8-17	0.63	0.029	109	6.6
SWP250A	250	63	31.5	≤10	80	978	218	150	168	25	5	40X25	12.5	135	8-19	1.02	0.0407	147	7.3
SWP285A	285	90	45	≤10	100	1133	245	170	194	27	7	40X30	15	150	8-21	2.17	0.0702	241	9.4
SWP315A	315	140	63	≤10	110	1250	280	185	219	32	7	40X30	15	170	10-23	3.86	0.1144	322	12
SWP350A	350	180	90	≤10	120	1380	310	210	245	35	8	50X32	16	185	10-23	6.66	0.1663	428	13.6
SWP390A	390	250	112	≤10	120	1495	345	235	273	40	8	70X36	18	205	10-25	11.53	0.2695	566	18
SWP435A	435	355	160	≤10	150	1710	385	255	299	42	10	80X40	20	235	16-28	21.81	0.3645	932	20
SWP480A	480	450	224	≤10	170	1910	425	275	351	47	12	90X45	22.5	265	16-31	38.04	0.7028	1294	28
SWP550A	550	710	315	≤10	190	2135	492	320	402	50	12	100X45	22.5	290	16-31	61.28	1.1845	1744	35.7
SWP600A	600	1000	500	≤10	210	2580	544	380	450	55	15	90X55	27.5	360	22-34	98.63	1.17159	2330	40.5
SWP640A	640	1250	630	≤10	230	2685	575	385	480	60	15	100X60	30	385	18-38	167.67	2.308	3153	48.3

在工业传动系统中，SWP-A十字万向联轴器是实现不同轴线传动轴动力传递的核心部件，而伸缩长型十字万向联轴器凭借其独特的结构设计，在诸多需要轴向补偿的复杂工况中发挥着不可替代的作用。SWP-A联轴器兼顾了动力传递的稳定性与安装使用的灵活性，能够适配多种工业场景的传动需求，成为连接动力源与执行机构的重要桥梁。

伸缩长型十字万向联轴器的核心结构由十字轴、叉形件、伸缩花键副及密封组件构成，各部件的精密配合的直接决定了其传动效率与使用寿命。十字轴作为动力传递的核心枢纽，采用十字交叉的双轴颈结构，两轴颈中心线相互垂直且交于一点，形成万向传动的旋转中心。为平衡强度与重量，十字轴多采用合金钢锻造成型，部分重载型号采用空心结构设计，既减轻了自身惯性负荷，又可作为内置润滑通道，优化润滑效果。轴颈表面经过精磨加工与热处理强化，确保与轴承的配合精度，降低运转过程中的磨损。

叉形件作为连接传动轴与十字轴的过渡部件，分为主动端与从动端两类，分别与动力输入轴和输出轴连接。叉形件的端部设计为叉口结构，叉口内侧加工有轴承安装孔，通过轴承组件与十字轴的轴颈形成铰接。其中，伸缩花键副是伸缩长型十字万向联轴器的核心特色部件，由内花键和外花键组成，采用精密加工工艺保证配合精度，能够实现轴向的自由伸缩，有效补偿设备运行过程中因热胀冷缩、安装误差或动态位移产生的轴向变化，避免传动系统产生附加应力，保障传动过程的平稳性。

轴承组件是实现十字轴与叉形件相对转动的关键，常用的轴承类型包括滚针轴承和滑动轴承，滚针轴承凭借紧凑的结构和高承载能力成为主流选择，由滚针、保持架和外圈组成，能够在有限的安装空间内承受较大的径向载荷；滑动轴承则适用于低速重载或维护条件有限的场景，多采用自润滑材料制成，可减少润滑维护需求。为防止轴承失效，轴承组件还配备有密封装置，常见的包括橡胶油封和金属防尘盖，能够有效阻挡灰尘、水分等污染物侵入，同时防止润滑脂泄漏，保障轴承的稳定运转。

与普通固定长度型十字万向联轴器相比，SWP-A伸缩长型十字万向联轴器的突出优势在于其出色的轴向补偿能力和广泛的适配性。在工业生产中，许多设备在运行过程中会因温度变化产生热胀冷缩，或因安装精度限制导致两轴存在轴向偏移，此时伸缩长型十字万向联轴器可通过花键副的滑动配合，灵活调节自身长度，抵消轴向位移带来的影响，避免传动部件因应力集中而出现损坏，延长设备的整体使用寿命。同时，这种联轴器还具备较强的角向补偿能力，可适应一定范围的轴线折角，在两轴存在偏移的情况下，依然能够实现等角速连续回转，保证转矩传递的稳定性，有效减少传动过程中的振动和噪音。

润滑与密封系统作为伸缩长型十字万向联轴器的重要辅助结构，是保障其长期稳定运行的关键。润滑系统通常由油嘴、内置油道和润滑脂组成，油嘴安装在叉形件或十字轴的预留孔位，通过油道将润滑脂输送至十字轴轴颈与轴承的配合面，形成油膜，降低摩擦磨损。不同工况下需选用适配的润滑脂，高温工况应选用耐高温润滑脂，潮湿环境则需选用防锈润滑脂。密封系统采用多重防护设计，除了轴承端的油封外，十字轴与叉形件的连接处还会设置柔性防尘罩，形成密封防护，尤其在粉尘较多的冶金、矿山等场景，密封系统的可靠性直接决定了联轴器的维护周期与使用寿命。

SWP-A伸缩长型十字万向联轴器的应用场景十分广泛，主要集中在需要长期连续作业、工况复杂的重型工业领域。在冶金行业中，其常被用于轧钢机械、冶金设备的轴系连接，适配轧机等设备的高强度、大转矩传动需求，能够补偿设备运行过程中的轴线偏移，保障轧钢过程的稳定性和连续性。在矿山行业，该联轴器可用于破碎机、球磨机等矿山机械的传动系统，能够承受矿山作业中的冲击载荷和振动，适应粉尘较多的恶劣工作环境，确保矿山设备的正常运行。在起重运输行业，其被广泛应用于起重机、输送机等设备，能够实现动力的高效传递，适配起重设备的复杂运动轨迹，补偿设备运行中的轴向和角向位移，提升起重运输作业的安全性和效率。此外，在船舶工业、石油机械、橡胶机械、造纸机械等行业，伸缩长型十字万向联轴器也发挥着重要作用，适配不同行业的工况特点，保障设备的稳定高效运行。

在日常使用过程中，SWP-A伸缩长型十字万向联轴器的维护工作相对简便，只需定期检查润滑情况和密封状态，及时补充或更换润滑脂，清理密封装置上的杂物，即可保障其长期稳定运行。同时，需注意避免联轴器承受超出其承载范围的转矩和冲击载荷，防止部件出现变形或损坏。合理的选型与规范的维护，能够充分发挥伸缩长型十字万向联轴器的性能优势，减少设备停机维护时间，降低使用成本，为工业生产的高效开展提供可靠保障。

SWP-A伸缩长型十字万向联轴器通过核心传动单元与辅助系统的协同设计，形成了兼具高承载能力、偏差补偿能力和耐用性的传动结构。其结构设计贴合工业生产的实际需求，能够适配多种复杂工况，在各类工业领域中实现高效可靠的动力传递。深入了解其结构特性与使用要点，对于合理选型、优化安装维护以及提升传动系统稳定性具有重要意义，也使其成为现代工业传动系统中不可或缺的重要部件。
