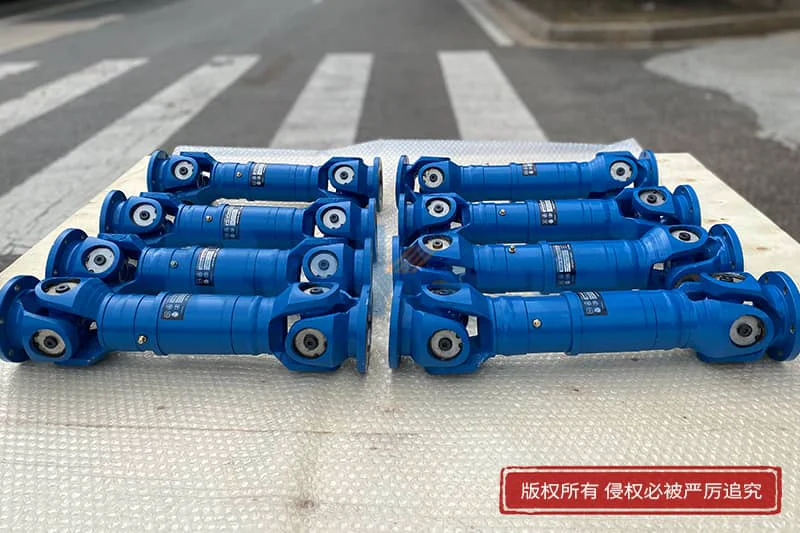

十字万向联轴器

十字万向联轴器是机械传动中用于连接两相交轴、补偿角度偏移与位置误差的重要部件，凭借结构可靠、承载能力强的优势，广泛应用于汽车、工程机械、冶金、农业机械等多个领域。其种类划分多依据结构形式、承载能力及适用场景，常用型号已形成标准化系列，适配不同工况下的动力传递需求，兼顾实用性与通用性。

按结构形式分类，十字万向联轴器主要分为单十字轴式与双十字轴式两大类。单十字轴式由十字轴、两个轴叉及关节轴承等部件组成，十字轴作为核心部件，通过四个轴颈与轴承配合，实现主动轴与从动轴的动力传递，可允许两轴夹角在0°-15°范围内变化，结构简单、制造成本适中，适合对传动平稳性要求不高的中低速、轻中载场景，如小型输送机、农业机械的辅助传动部位。双十字轴式则由两个单十字轴联轴器与中间轴组合而成，通过合理布置中间轴上的两个轴叉，使主、从动轴与中间轴的夹角保持一致，可有效解决单十字轴式存在的瞬时不等速问题，提升传动平稳性，适配两轴夹角较大、转速较高的工况，常见于汽车传动轴、机床主轴等关键传动系统。

此外，根据轴叉连接方式，还可分为法兰联接型与叉头联接型。法兰联接型通过螺栓将轴叉与传动轴的法兰对接，连接牢固、传递扭矩大，适合重载场景；叉头联接型则通过轴叉末端的叉口直接与传动轴配合，安装便捷，适配轻中载、需频繁拆卸的场合。按承载能力划分，可分为轻型、中型、重型三类，轻型适用于小型设备的动力传递，重型则适配轧钢机、起重机等大型重载设备，能承受较大转矩与冲击载荷。

常用的标准化型号中，SWC、SWP、SWZ系列应用较为广泛，均属于十字轴式通用万向联轴器，符合相关行业标准。SWC型为整体性叉头十字轴式，结构紧凑、刚性强，承载能力突出，适配重型机械的大功率传动，可传递较大转矩，同时具备一定的轴向与径向补偿能力，常见于冶金机械、船舶推进系统等。SWP型为部分轴承座十字轴式，轴承座设计灵活，拆装维护便捷，兼顾承载能力与实用性，适用于机床、工程机械等中重载场景，能适应一定的转速波动与角度变化。

SWZ型为整体轴承座十字轴式，运行稳定性强，噪音低，适配中低速、平稳载荷的传动场景，如输送机、水泵等通用设备。除大型系列外，WS、WSD系列属于小型十字轴万向联轴器，WS型为双十字轴结构，WSD型为单十字轴结构，两轴夹角可达45°，能传递11.2-1120N·m的公称转矩，适配小型电机、仪器仪表等设备的精密传动，可根据需求加工键槽、六方孔等结构。

不同种类与型号的十字万向联轴器，在结构特性与适配场景上各有侧重，选型时需结合传递转矩、转速、两轴夹角及工作环境等因素，优先选用标准化型号，以保障传动可靠性与使用寿命。这类联轴器通过持续的结构优化，在兼顾动力传递效率的同时，不断提升角度补偿能力与运行平稳性，成为各类机械传动系统中不可或缺的核心部件。
