金属膜片弹性联轴器的固定方式

金属膜片弹性联轴器依靠膜片组的弹性变形补偿运转过程中的轴线偏差，固定方式直接决定传动系统的稳定性与使用寿命。这类联轴器的固定结构主要围绕半联轴器、膜片组件以及连接件之间的配合关系搭建，常见的固定形式分为键连接固定、夹紧式固定以及胀紧套固定几类，不同形式适配不同工况条件。键连接是应用时间较长的固定方式，通过轴与轮毂上加工的键槽和平键传递扭矩，依靠键的侧面实现周向定位，轴向一般搭配轴端挡圈或者锁紧螺母限制位移，装配时需要保证键与键槽的贴合程度，间隙过大容易在启停冲击下产生滑移，间隙过小则会增加拆装难度，适合载荷平稳、转速波动不大的传动场景。

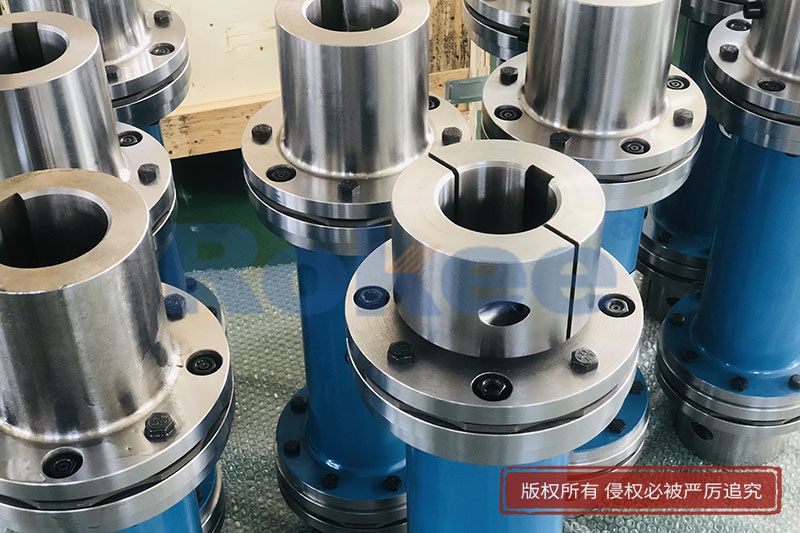

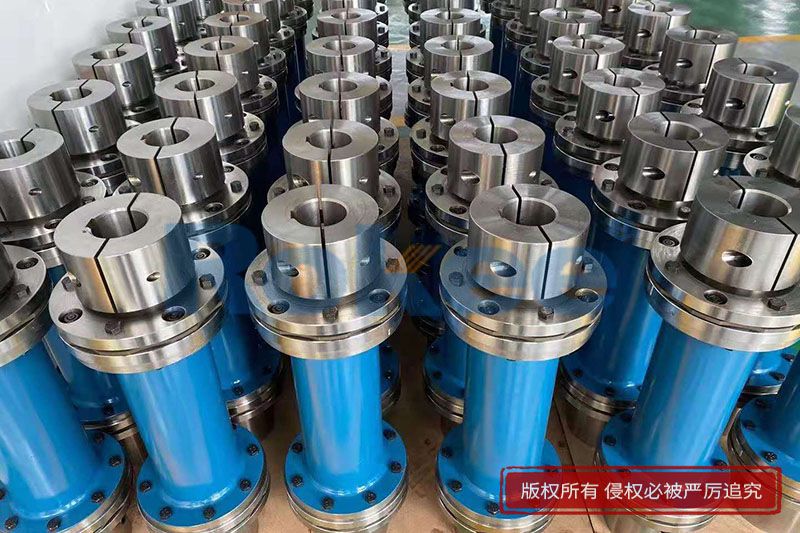

夹紧式固定依靠轮毂自身的开口结构，借助螺栓锁紧带来的径向抱紧力实现轮毂与轴的固定，不需要在轴体上开设键槽，不会削弱轴的结构强度。装配过程中，拧紧分布在轮毂开口两侧的螺栓，使轮毂内孔产生均匀收缩，内壁紧贴轴的外圆表面，依靠接触面之间的摩擦力传递扭矩。这种固定方式拆装操作简便，调整轴向位置时可以直接滑动轮毂，无需额外加工定位结构，在需要频繁调整安装位置的设备上适用性更好。但夹紧力的均匀程度会影响传动可靠性，螺栓拧紧顺序和力矩需要保持一致，受力不均会造成轮毂偏斜，间接增加膜片承受的附加载荷，长期运行容易加快膜片疲劳损耗。

胀紧套固定属于无键摩擦固定结构，装配在半联轴器轮毂和传动轴之间，依靠拧紧胀紧套上的螺栓，让内外锥面相互挤压，使得胀紧套的内环收缩、外环扩张，分别压紧传动轴内壁和联轴器轮毂内孔，依靠双向摩擦力传递扭矩和承受轴向力。该固定方式对轴和轮毂的加工精度要求适中，安装时可以灵活调节联轴器的周向角度以及轴向位置，锥面结构能够分散接触应力，应力分布相比夹紧式更加平缓。运转过程中，轴不会因为键槽出现应力集中，在承受交变载荷、频繁正反转的工况下，不容易出现轴体损伤，不过胀紧套本身占用一定轴向空间，设计传动布局时需要预留足够的安装距离。

膜片组件和两侧半联轴器之间的固定多采用高强度螺栓串联锁紧，螺栓依次穿过膜片、间隔衬套以及半联轴器的法兰孔，搭配垫圈分散压紧力，防止膜片局部受压变形。衬套的高度决定相邻膜片之间的间隙，避免膜片贴合在一起，保证膜片拥有充足的变形空间，以此发挥补偿轴线偏移的作用。螺栓固定时要控制预紧力大小，预紧力不足会造成法兰与膜片之间出现松动，运转时产生冲击异响；预紧力过大则会让膜片长期处于预拉伸状态，降低弹性补偿能力。装配时螺栓需要按对角顺序分次拧紧，减小法兰面的翘曲变形，保证所有膜片受力趋于均匀。

不同固定方式可以根据设备的载荷特性、轴径尺寸、拆装需求组合选用，在一套联轴器结构中，轴端固定和膜片法兰固定相互配合，共同保障动力传递的连续性。选择固定形式时，除了考虑扭矩传递能力，还要兼顾安装空间、维护频次以及轴线偏差补偿需求，键连接结构简单维护方便，夹紧式便于位置调整，胀紧套更适合交变冲击工况。日常使用阶段，固定点位的螺栓、摩擦接触面都需要定期检查，观察是否出现松动、滑移或者接触面磨损的情况，及时复紧连接件，减少额外载荷持续作用在金属膜片上，延长膜片联轴器整体的稳定运行周期，降低传动故障出现的概率。
