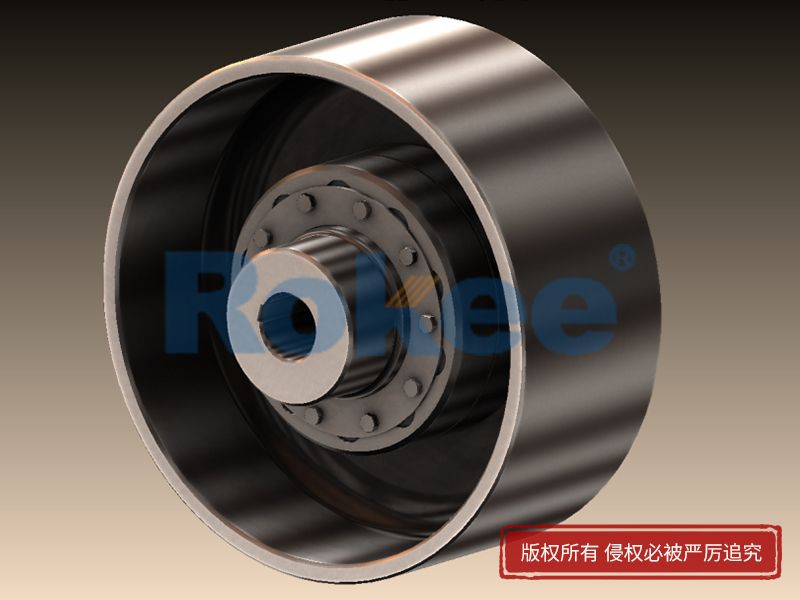

LXZ(HLL)型带制动轮弹性柱销联轴器

LXZ联轴器,HLL联轴器,LXZ柱销联轴器,HLL柱销联轴器,LXZ弹性联轴器,HLL弹性联轴器,LXZ弹性柱销联轴器,HLL弹性柱销联轴器,带制动轮弹性柱销联轴器.

LXZ(HLL)弹性柱销联轴器基本参数

在工业传动系统中，联轴器是衔接动力源与执行机构的关键基础部件，承担着传递转矩、补偿轴线偏差、缓冲减振的重要使命，而LXZ型带制动轮弹性柱销联轴器凭借其独特的结构设计与实用性能，在各类需要制动功能的传动场景中发挥着不可替代的作用。它融合了弹性传动与制动控制的双重优势，既解决了普通联轴器无法实现紧急制动的难题，又能通过弹性元件缓解传动过程中的冲击与振动，保障整个传动系统的稳定运行。

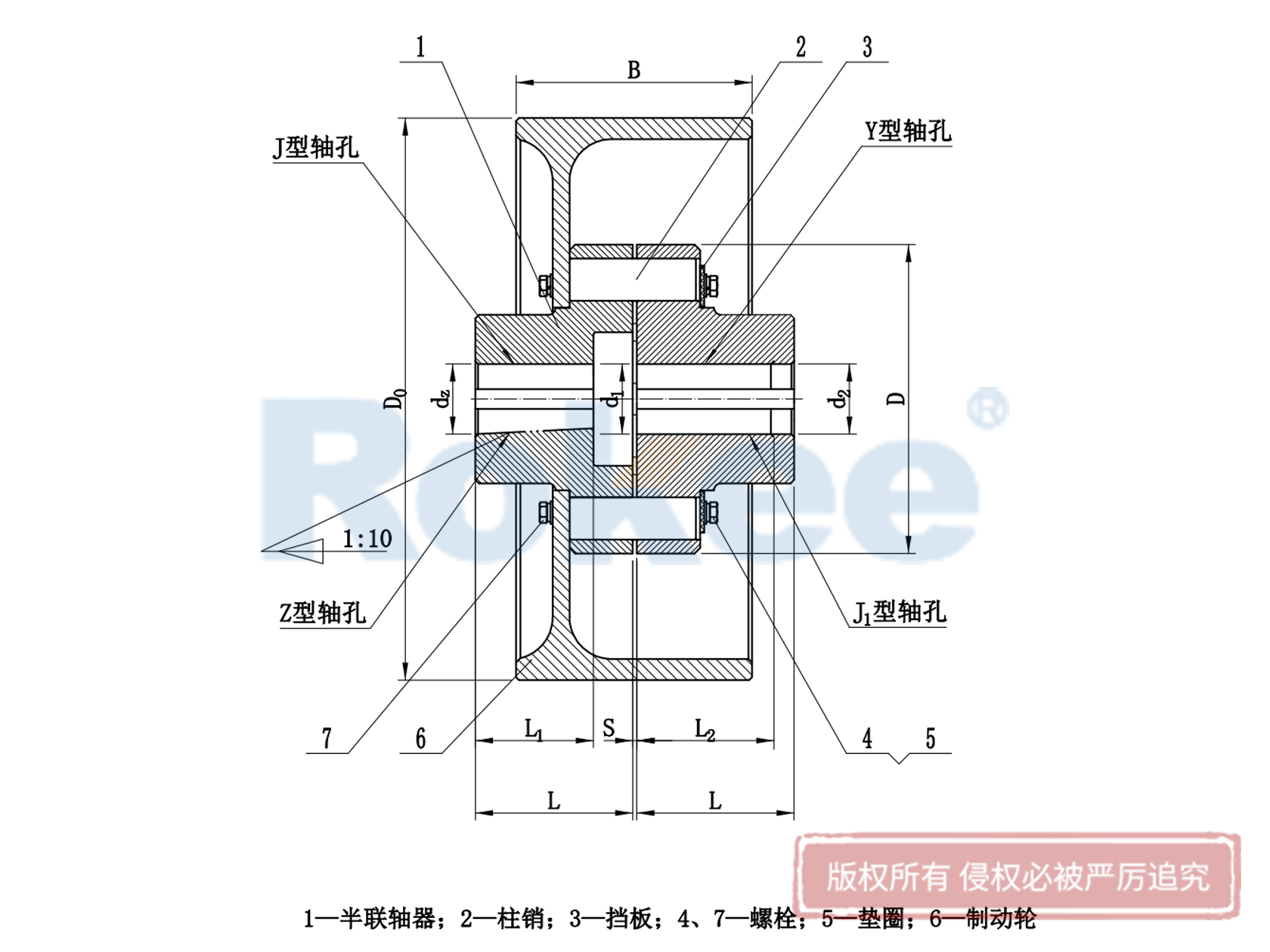

LXZ型带制动轮弹性柱销联轴器的结构设计简洁合理，主要由两半联轴器、制动轮以及弹性柱销等核心部件组成，各部件协同工作，形成高效可靠的传动与制动体系。其中，两半联轴器采用精密铸造工艺制成，材质多选用铸铁或铸钢，既能保证足够的强度与耐磨性，又能适应工业场景中的复杂工况，承受一定的载荷冲击。制动轮与半联轴器采用一体式设计，结构紧凑，占用安装空间小，尤其适合安装基础受限的设备场景，制动轮外圆表面经过淬火处理，具备良好的耐磨性与制动稳定性，能够在紧急制动时快速响应，保障设备与操作人员的安全。

作为联轴器的核心弹性元件，弹性柱销通常选用尼龙材质制成，这种材质具有良好的耐磨性、抗剪切性与弹性变形能力，能够在传递转矩的过程中发生适度弹性形变，从而实现缓冲减振的效果，缓解动力机启动时的冲击载荷，降低运行过程中的振动传递，减少因安装偏差或热胀冷缩导致的轴系附加应力，延长传动系统各部件的使用寿命。弹性柱销通过横断面剪切作用传递扭矩，形成柔性连接，允许传动系统存在一定的径向、轴向和角向偏移，有效弥补了两轴对中偏差带来的机械损耗，提升了系统的运行稳定性。

HLL型带制动轮弹性柱销联轴器的工作原理兼具传动与制动双重特性，在正常运行状态下，动力源通过一侧半联轴器传递转矩，经由弹性柱销带动另一侧半联轴器转动，进而驱动执行机构运行，弹性柱销在这一过程中持续发挥缓冲减振作用，吸收传动过程中的振动与冲击，确保传动平稳。当设备需要紧急停机或正常制动时，制动装置与制动轮相互作用，通过摩擦力产生制动转矩，快速遏制联轴器的转动，进而实现整个传动系统的停机，制动过程平稳可靠，不会对设备造成二次冲击，有效避免了因制动不当引发的机械故障。

HLL联轴器的适用范围十分广泛，主要应用于需要制动功能的同轴线传动系统，涵盖通用机械、重型装备、轻工制造等多个领域，如减速机、泵类、风机、破碎机、皮带输送机、包装机械等设备。在这些场景中，设备往往需要频繁启停或紧急制动，LXZ型带制动轮弹性柱销联轴器能够精准匹配工况需求，既保证了传动效率，又能通过可靠的制动功能保障设备运行安全。同时，它具备良好的适配性，轴孔与键槽依据相关标准加工成型，便于与不同类型的传动轴连接，两端采用对称设计，使得安装、拆卸与维护更加便捷，更换弹性元件时无需移动两半联轴器，大幅降低了维护停机时间，提升了生产效率。

在实际使用过程中，合理的安装与维护是保障LXZ联轴器长期稳定运行的关键。安装时，需确保两轴对中精度符合要求，避免因对中偏差过大导致弹性柱销过度磨损或断裂，可借助专业测量工具进行校准，确保径向与角向偏差控制在允许范围内。同时，要检查弹性柱销的安装是否牢固，制动轮表面是否清洁无杂物，避免制动时出现打滑现象。日常维护中，需定期检查弹性柱销的磨损情况，若发现柱销出现裂纹、变形或磨损过度，应及时更换，防止影响传动与制动性能；定期清洁制动轮表面，去除油污、灰尘等杂物，检查制动间隙是否合理，确保制动响应灵敏可靠。

与其他类型联轴器相比，LXZ型带制动轮弹性柱销联轴器具有结构简单、制造便捷、维护成本低、制动可靠等显著优势。它无需复杂的润滑系统，避免了润滑油脂带来的污染问题，同时弹性柱销的更换成本较低，维护操作简单易懂，适合各类工业场景的批量应用。此外，其温度适应性较强，通常能在零下二十摄氏度至七十摄氏度的环境中正常工作，能够满足多数室内外工业环境的使用需求。

需要注意的是，HLL型带制动轮弹性柱销联轴器并非适用于所有工况，它更适合中低速、中低扭矩且需要制动功能的传动场景，不适用于起重机械提升机构等可靠性要求极高的领域，也不适合长期承受剧烈冲击载荷的工况。在选型时，需根据设备的工作扭矩、转速、安装空间以及制动需求等核心要素进行合理匹配，预留一定的安全系数，确保联轴器能够充分发挥其性能优势，保障传动系统的稳定运行。

随着工业生产的不断发展，各类设备对传动与制动的要求不断提升，LXZ型带制动轮弹性柱销联轴器凭借其独特的优势，在工业传动领域的应用将更加广泛。通过持续的结构优化与材质升级，它将进一步提升自身的强度、耐磨性与制动性能，适配更多复杂的工业工况，为工业生产的高效、安全运行提供更可靠的保障，成为工业传动系统中不可或缺的重要部件。

《LXZ(HLL)型带制动轮弹性柱销联轴器》更新于2026年3月3日
