RODU制动轮型鼓形齿式联轴器

RODU系列联轴器是ROD系列联轴器另一种带制动轮型式，适用于需要与轮式制动器配合使用有制动需求并且制动施加于一端轴上的传动场合，可以实现更平稳可靠的制动性能。

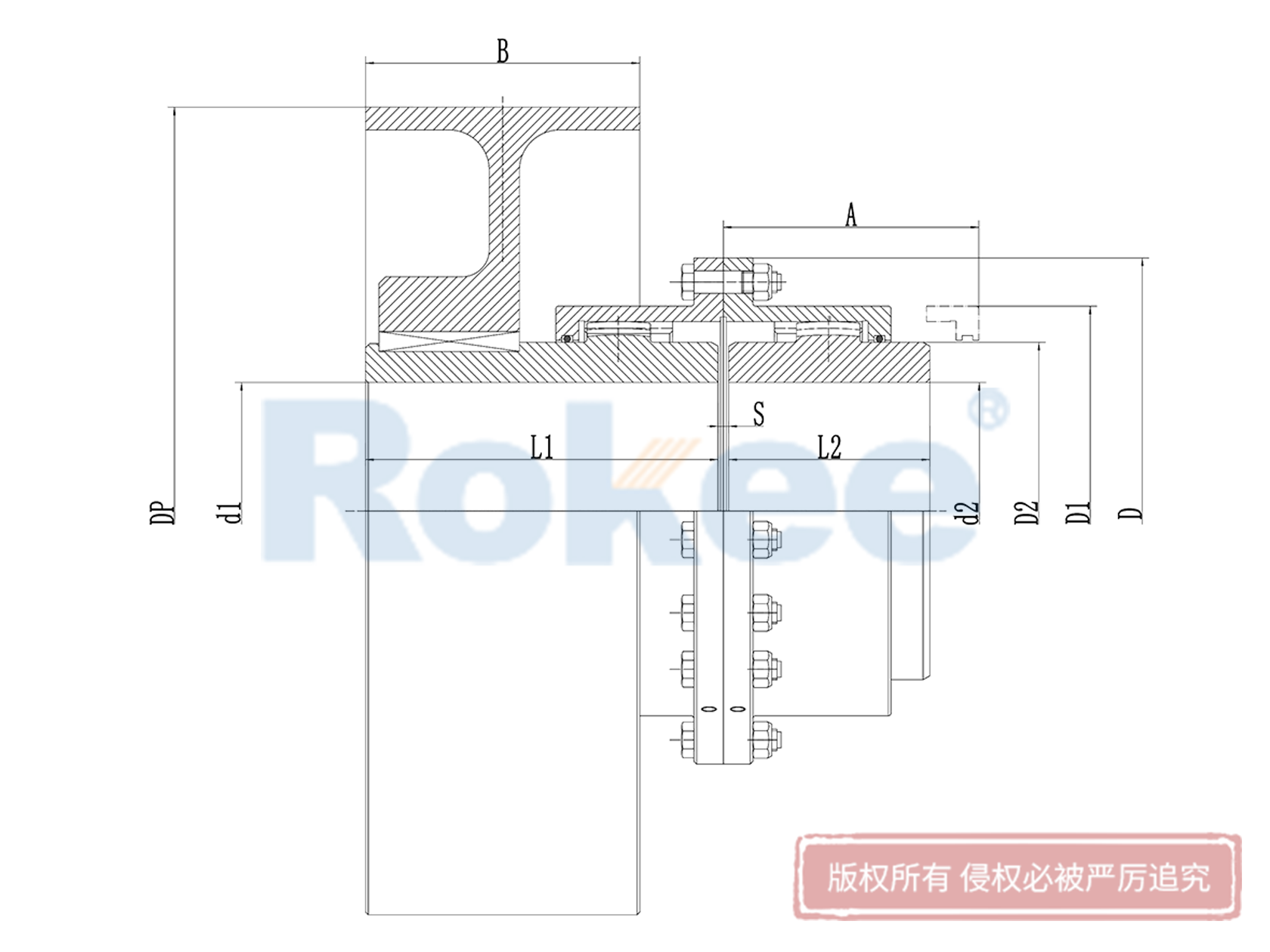

规格	额定扭矩	扭矩(max)	转速(max)	基本尺寸										重量	转动惯量	润滑脂用量
规格	Nm	Nm	1/min	DF	D	D1	D2	B	d1-d2	L1	L2	S	A	Kg	J(Kgm²)	Kg
RODU01	1900	3800	3000	200	110	82	68	75	14-50	105	43	3	56	11.2	0.041	0.03
RODU02	3000	5940	3000 2500 2000	200 250 315	140	104	85	75 95 120	17-62	115 125 140	50	3 3 3	62	16.9 21.3 27.7	0.059 0.125 0.296	0.06
RODU03	6200	12200	2500 2000 1800 1550	250 315 350 400	170	127	106	95 120 130 155	20-80	130 145 145 160	62	3 3 3 3	75	30.3 38.8 45.0 58.2	0.167 0.359 0.552 1.054	0.09
RODU04	9300	18400	2000 1800 1550	315 350 400	210	155	132	120 130 155	26-98	155 155 170	76	5 5 5	90	55.0 60.6 75.5	0.460 0.672 1.188	0.12
RODU05	15400	31000	2000 1800 1550 1400	315 350 400 450	235	182	150	120 130 155 175	30-112	155 155 170 180	90	5 5 5 5	105	65.7 71.3 88.3 106.6	0.54 0.74 1.26 2.10	0.3
RODU06	25300	49600	1550 1400 1300	400 450 500	270	210	175	155 175 195	35-133	200 210 220	105	6 6 6	120	118.8 137.2 160.5	1.59 2.38 3.77	0.4
RODU07	38600	76400	1300 1200 1100	500 560 630	310	248	206	195 200 245	70-158	220 220 250	120	6 6 6	135	177.9 193.4 238.8	4.15 4.93 9.15	0.6
RODU08	48800	96500	1300 1200 1100 950	500 560 630 710	338	275	235	195 200 245 270	85-174	235 235 265 280	135	8 8 8 8	158	225.0 230.4 273.3 304.4	4.96 5.69 9.86 14.68	0.8
RODU09	75300	147800	1200 1100 950 750	560 630 710 800	378	306	252	200 245 270 320	95-192	255 265 295 315	150	8 8 8 8	180	252.5 303.8 365.5 421.8	7.20 11.68 17.35 22.39	1.4
