蛇形弹簧联轴器安装方法

蛇形弹簧联轴器凭借结构紧凑、缓冲性能佳、能补偿多向偏差等特点，广泛应用于各类通用机械的轴系连接，其安装质量直接影响设备传动效率与运行稳定性，需严格遵循规范流程操作，兼顾安全性与专业性。安装前需做好全面准备工作，规避因前期疏漏导致的安装故障，首先要核对联轴器各部件是否完好，检查半联轴节、蛇形弹簧片、外罩、密封圈等零件有无损伤、变形或锈蚀，确保蛇形弹簧片无断裂、齿槽无磨损，各类零件符合装配要求。

随后需清洁装配表面，用干净的抹布或溶剂擦拭轴颈与联轴器的配合面，彻底去除表面的油污、灰尘、铁锈等杂质，保证配合面干净整洁，避免杂质影响装配精度，同时防止后续运行中出现磨损加剧的问题。装配前还需核对轴径与联轴器孔径的尺寸，确认配合公差符合要求，根据配合类型规划装配方式，对于间隙配合且尺寸较小的联轴器，可采用锤击打入法，装配前在配合面涂抹润滑油，将键安装在键槽内，对准终端位置线后，用垫板垫在联轴器中部，缓慢锤击至指定位置，避免直接锤击造成部件损坏。

对于过盈配合的联轴器，可采用温差法辅助装配，加热时需严格控制温度，防止联轴器过热变形，可采用加热箱、蒸汽或电加热等方式，冷却法则可选用合适的冷却剂，确保冷却液不会对轴和联轴器造成腐蚀，待部件尺寸达到装配要求后，快速完成套装操作。半联轴节分别安装在主动轴与从动轴后，需进行初步找正，调整垫铁位置使两轴中心大致对齐，保证两半联轴器端面平行，为后续精准找正奠定基础。

找正是安装过程中的关键环节，直接影响设备运行稳定性，需控制好径向、轴向及角向偏差，每隔90°测量两半联轴器间的间隙，同时用专业工具检查径向偏差，避免偏差过大导致运行中出现振动、噪音等问题。精准找正后，即可安装蛇形弹簧片，将弹簧片嵌入齿槽内，确保均匀分布、无卡滞现象，弹簧片的开口方向需符合设备旋转方向要求，以保障扭矩正常传递，装配时可在齿槽内涂抹适量润滑脂，减少运行中的摩擦损耗。

弹簧片安装完成后，需进行联轴器的轴向和径向定位，通过调整垫片厚度等方式，进一步校准两轴同轴度，一般情况下径向位移需控制在合理范围，轴向位移和角位移也需符合装配标准，确保联轴器能在允许偏差范围内正常工作。定位完成后，安装外罩、密封圈等部件，放置好垫片并合拢外罩，均匀拧紧连接螺栓，需按照对角线顺序逐步紧固，避免螺栓松紧不均导致部件受力失衡，防止后续运行中出现螺栓松动的隐患。

装配完成后需进行全面检查与试运行，首先手动盘动联轴器，检查转动是否灵活，有无卡阻、异响等异常情况，确认无明显阻碍后，使用百分表等测量工具再次核查同轴度，若存在偏差需及时调整。随后注入充足的润滑脂，优先选用能抵抗离心力、具有良好分离稳定性、无杂质且不腐蚀相关部件的润滑脂，通过干油枪注入，直至润滑脂从注油孔溢出，保证润滑到位，建议后续定期检查润滑情况，及时补充或更换润滑脂。

最后进行设备试运行，启动设备后观察联轴器的运行状态，检查是否有异常振动、发热、异响等现象，排查密封是否良好，有无润滑脂渗漏问题。试运行期间需做好监测记录，若发现异常需立即停机断电，排查偏差、螺栓松动、润滑不足等问题，整改完成后再次试运行，直至无任何异常。安装全程需做好安全防护，停机断电状态下操作，避免旋转部件造成人身伤害，同时妥善放置各类零件，防止丢失或损坏，安装完成后整理好安装记录，为后续维护检修提供参考，确保联轴器长期稳定运行。

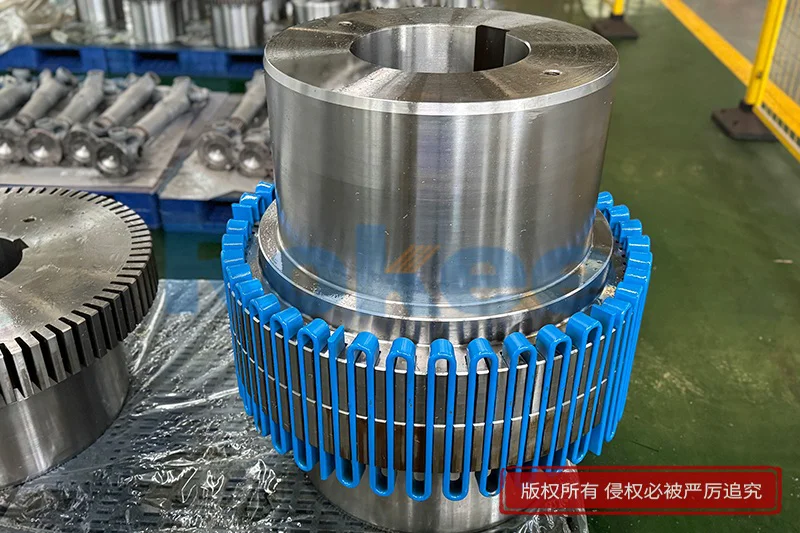

蛇形弹簧联轴器其主要结构是由两个半联轴节，两个半外罩，两个密封圈及蛇形弹簧片组成。它是靠蛇簧嵌入两半联轴节的齿槽内来传递扭矩，联轴器以蛇形弹簧片嵌入两个半联轴节的齿槽内，来实现主动轴与从动轴的链接。运转时，是靠主动端齿面对蛇簧的轴向作用力带动从动端，来传递扭矩，如此在很大程度上避免了共振现象发生，且簧片在传递扭矩时所产生的弹性变量，使机械系统能获得较好的减振效果，其平均减振率达36%以上。蛇簧联轴器适用于联接两同轴线的中、大功率的传动轴系，具有一定的补偿两轴相对偏移和减振、缓冲性能，工作温度为-30℃~+150℃，传递公称转矩45~800000N.m。主要应用于碎石机、曲柄往复运动、减速机、冶金、矿山，起重机械等。其它各种机械及设备的轴传动,凡是有马达与轴相连,马达与减速箱相联或轴与轴相联的地方都可应用。
