UL弹性轮胎联轴器

UL联轴器,UL轮胎联轴器,UL轮胎式联轴器

UL弹性轮胎式联轴器基本参数

在工业机械传动系统中，联轴器是连接主动轴与从动轴、传递转矩并补偿轴间偏差的关键部件，其性能直接影响整个设备运行的稳定性与可靠性。其中，UL型轮胎联轴器凭借独特的结构设计和优良的使用特性，在众多传动场景中占据重要地位，尤其适用于复杂工况下的动力传递需求。这种联轴器以轮胎状橡胶元件为核心弹性体，通过螺栓将两半联轴器紧密联结，形成完整的传动结构，无需复杂的连接工艺，结构紧凑且实用性强。

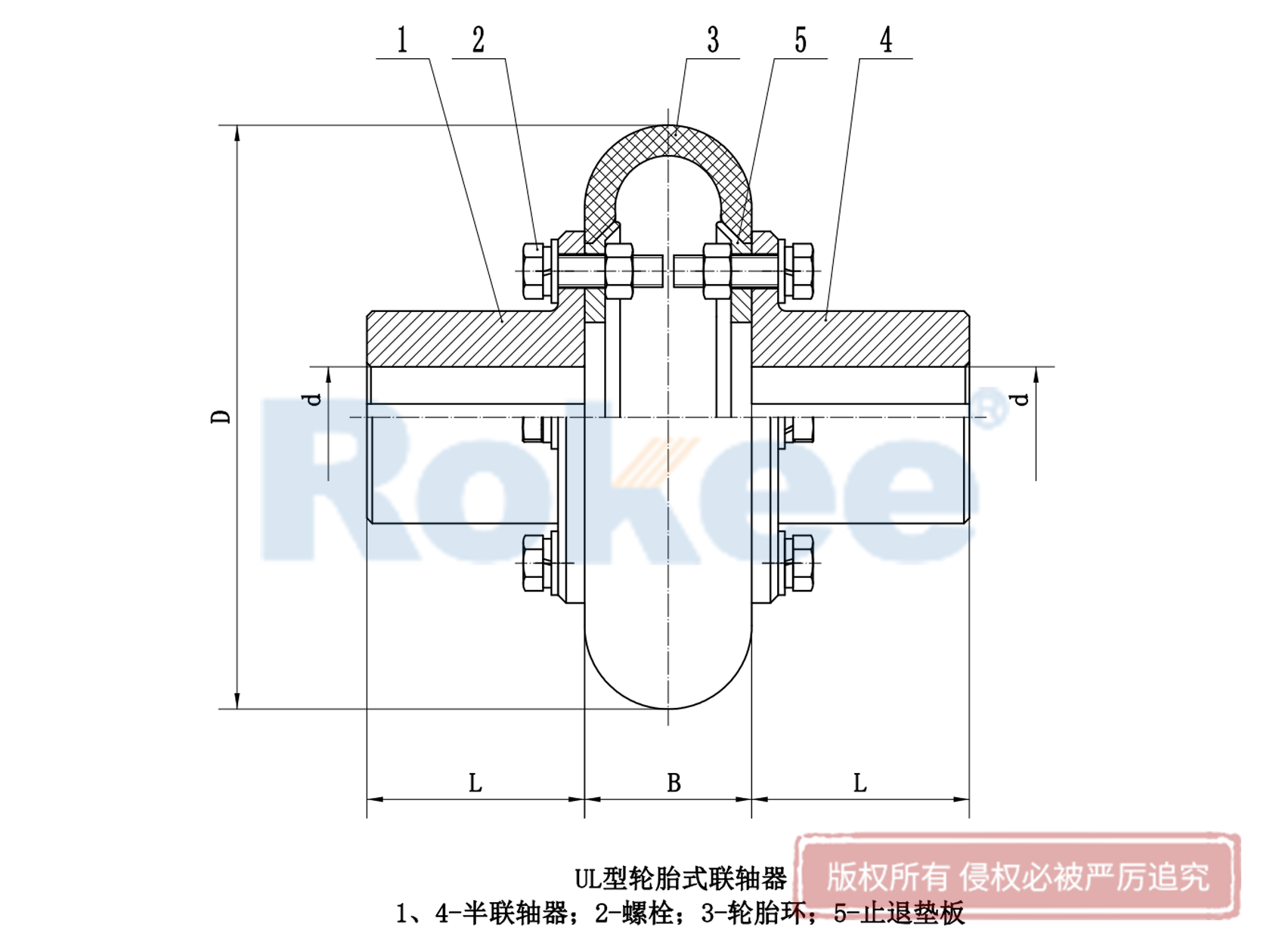

UL型轮胎式联轴器的核心结构由半联轴器、橡胶轮胎体以及连接螺栓等部件组成，其中橡胶轮胎体是决定其性能的关键元件。轮胎体通常采用高品质工程橡胶制成，部分产品会在内部嵌入尼龙线或尼龙布作为增强层，通过硫化工艺与金属骨架牢固粘接，这种复合结构既保证了良好的弹性，又显著提升了抗疲劳能力，延长了使用寿命。金属骨架上的螺栓孔处会焊接螺母，装配时通过螺栓将两个半联轴器分别与橡胶轮胎体两侧的金属压板连接，使两半联轴器与轮胎体紧密结合，无需轴向移动轴套即可完成拆装，极大提升了操作便捷性。

其工作原理基于弹性元件的变形传递动力，当动力从主动轴输入时，主动轴上的半联轴器带动轮胎体旋转，轮胎体与半联轴器凸缘端面之间产生的摩擦力，使得转矩从主动轴经过轮胎体传递到从动轴上，从而实现两轴之间的动力传递。在设备运行过程中，由于安装误差、温度变化、设备振动等因素，两轴之间往往会产生相对位移，包括轴向位移、径向位移和角位移，而橡胶轮胎体具有较高的弹性，能够通过自身变形有效补偿这些位移，保证动力传递的连续性和稳定性，降低设备运行过程中的附加应力。

UL轮胎联轴器具备诸多突出优势，其中显著的便是优良的减震缓冲性能。橡胶轮胎体的弹性能够有效吸收动力传递过程中产生的振动和冲击，降低振动和冲击对设备的影响，保护传动系统及相关部件，同时还能减少运行过程中的噪音，营造更舒适的工作环境。此外，该类型联轴器无需润滑维护，从根本上避免了润滑油脂泄漏导致的环境污染和设备损坏问题，同时减少了维护工作量和成本，适合长期稳定运行。其结构简单紧凑，拆装过程便捷，更换轮胎体时无需轴向移动联轴节，进一步提升了维护效率。

UL联轴器的适用范围十分广泛，尤其适用于起动频繁、正反转多变、冲击振动较大的工作环境，在水泥、冶金、有色、矿山、起重运输、化工、医药等多个行业中发挥着重要作用。在破碎机、振动筛等具有强烈冲击振动的设备上，其优良的减震缓冲性能可有效保护传动系统，延长设备使用寿命；在搅拌机、起重机等正反转频繁的设备中，能够稳定适应工况变化，保证动力传递的连续性；在水泵、油泵等起动频繁的设备上，可通过位移补偿降低设备故障率；而在煤矿井下、水泥厂等潮湿多尘的恶劣环境中，其免润滑、易维护的特性能够显著提升设备运行的可靠性，减少环境因素对传动部件的影响。

正确的安装与调试是保障UL轮胎式联轴器稳定运行的关键。安装前需对各部件进行全面检查，确认轮胎体无老化、磨损或破损，金属部件无变形、裂纹等缺陷，同时测量轴径与联轴器轴孔直径，确保尺寸匹配，公差符合要求。安装过程中，应先彻底清洁轴孔、键槽及配合轴表面，去除油污、铁锈和灰尘等杂质，保证配合表面的清洁度。虽然该联轴器具备一定的位移补偿能力，但仍需尽量保证两轴对中精度，可借助百分表等工具进行精准调整。连接螺栓则需按照对角线方式逐步拧紧，确保受力均匀，必要时可采用防松胶或防松螺母增强连接可靠性。安装完成后，应手动转动联轴器检查运转是否灵活，有无卡滞或异常声响，确认无误后方可投入使用。

在日常使用过程中，定期维护点检同样重要。应建立常态化点检制度，检查轮胎体是否出现裂纹、变形等老化损坏现象，螺栓防松标记是否错位，运行过程中有无异常噪音或温升异常。针对不同工况，还可选择适配的轮胎体材质，如在有油雾的环境中选用耐油的橡胶材质，户外长期使用则可选择抗紫外线配方的橡胶材料，以进一步提升联轴器的环境适应性和使用寿命。通过科学选型、正确安装和规范维护，能够充分发挥UL型轮胎联轴器的性能优势，降低设备运行风险，提升传动系统的稳定性和经济性，为工业生产的高效运转提供可靠保障。
