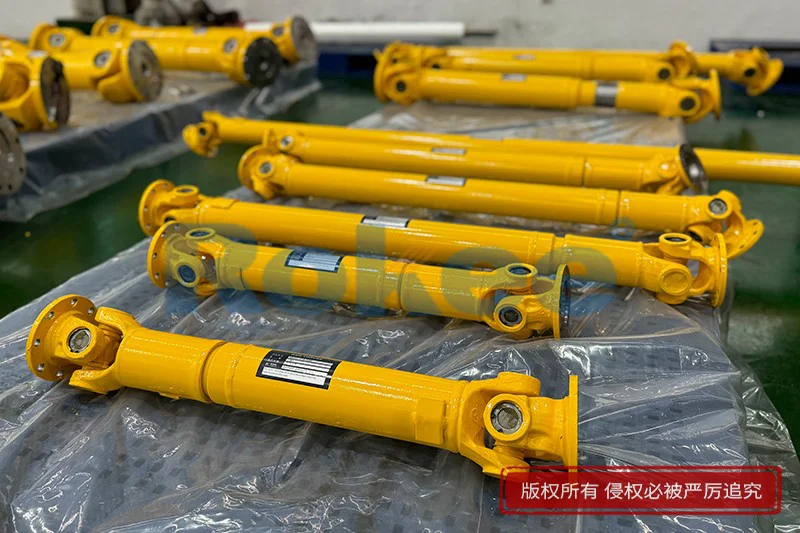

万向轴联轴器

万向轴联轴器是机械传动系统中不可或缺的关键部件，能在两轴存在夹角、非共轴或有相对位移的工况下，稳定传递转矩和运动，广泛应用于冶金、工程机械、船舶、石油化工、精密制造等多个领域。根据结构设计、工作原理及适配工况的差异，万向轴联轴器形成了多种类型，每种类型都配套有常用型号，以满足不同场景的传动需求。

十字轴式万向联轴器是工业领域应用广泛的类型，核心由十字轴、叉头和轴承座组成，通过十字轴与两端叉头的铰接，实现角度补偿和动力传递，适配两轴夹角5°-45°的工况，承载能力强、传动效率稳定。其常用型号分为多种，SWC型采用整体式叉头设计，结构强度高，适配冶金轧机等重型设备，可传递大额转矩；SWP型为剖分式轴承座结构，后期维护便捷，多用于轧制机械等需频繁检修的设备；WS型和WSD型属于小型轻载型号，其中WSD型为单十字轴结构，WS型为双十字轴结构，适配两轴夹角不大于45°的轻工业场景，如造纸机械、小型输送设备等。此外，WSH型采用滑动轴承替代滚动轴承，耐粉尘、适配低速重载的恶劣环境，是特殊工况下的常用选择。

球笼式万向联轴器主打高速精密传动，由外套筒、内套筒、传力钢球和保持架构成，通过钢球在滚道内的滚动传递动力，能保证主从动轴同步转动，振动小、噪音低，动平衡精度高，传动效率不低于98%。该类型无过多细分型号，整体适配高速精密场景，常用于工业机器人、精密机床、汽车转向系统等对传动精度要求高的设备，选型时需控制轴线偏差，确保传动稳定性。

球铰式万向联轴器采用球铰结构，整体强度优于十字轴式，径向承载能力显著提升，适配空间受限的传动场景。其常用型号分为单球铰型和双球铰型，单球铰型适配夹角不大于10°的持续运转工况，双球铰型角度兼容性更强，虽转矩传递能力略有下降，但适配范围更广，二者均常用于石油机械、船舶推进系统等设备。

球铰柱塞式万向联轴器结合球铰与柱塞结构，兼具缓冲减振性能，轴向和径向补偿量大，适配大倾角或径向受限的工况，常用於冶金轧机、矿山提升机械等重载设备。该类型分为滑动模式和滚动模式，滑动模式通过聚合物缓冲套减振，滚动模式为刚性传动，适配高速场景，可根据工况灵活选用。

三销式与三叉杆式万向联轴器结构紧凑，通过三销或三叉杆实现多角度传动，摆动角度大于十字轴式，占用空间更小，适配中低速重载工况，常用於工程机械、农业机械等安装空间有限的设备，无过多细分型号，主要根据转矩需求选择对应规格。

不同类型及型号的万向轴联轴器，适配场景各有侧重，实际选型需综合考虑转矩、转速、安装空间及工作环境等因素。各类万向轴联轴器通过差异化设计，覆盖了从轻型精密到重型重载、从常规环境到恶劣工况的传动需求，为机械系统的稳定高效运行提供了可靠保障，随着工业技术升级，其型号和性能还在不断优化，适配更复杂的传动场景。
