球铰式万向联轴器

球铰式万向联轴器是机械传动系统中用于衔接非共轴线轴系、传递转矩与运动的关键部件，凭借球铰结构的独特优势，具备较强的角向补偿能力与径向承载性能，适配多种复杂工况，广泛应用于冶金、矿山、石油、工程机械等多个领域。其分类主要依据球铰数量、结构布局及传动特性划分，常用型号则围绕工况需求设计，兼顾转矩传递能力、角度补偿范围与安装适配性，形成了针对性的产品体系。

按球铰数量划分，球铰式万向联轴器主要分为单球铰型与双球铰型两大类。单球铰型作为基础款，结构由外套、内套、耳爪及空心球组成，适配两轴夹角不大于10°的持续运转场景，转矩传递稳定，结构紧凑且制造成本适中，适合对安装空间有一定限制、传动精度要求适中的中小型设备。双球铰型在单球铰结构基础上增加中间外套、中间内套及长耳爪，角度兼容性更强，可适配更大范围的轴系夹角，不过转矩传递能力略低于单球铰型，多应用于两轴角度波动较大、需灵活补偿位移的传动场景，比如造纸、提升机等设备的轴系联接。此外，球铰柱塞式作为衍生类型，结合球铰与柱塞结构，具备缓冲减振性能，轴向和径向补偿量较大，可通过滑动或滚动两种传动模式适配不同需求，滑动模式搭配聚合物缓冲套实现减振，滚动模式适配刚性传动，常用于冶金轧机、矿山提升机械等大倾角或径向受限工况。

常用型号中，WJ型与WJS型是单球铰与双球铰类型的典型代表，均遵循相关标准设计，参数覆盖范围广泛。WJ型单球铰式万向联轴器公称转矩为6.3-1120N·m，许用转速500-1000r/min，大外径16-95mm，轴孔尺寸6-50mm，总长度34-190mm，成品孔公差符合通用标准，可根据需求开设键槽、四方孔或六方孔，适配中小型输送设备、制茶机等。WJS型双球铰式万向联轴器公称转矩100-1120N·m，许用转速500-780r/min，大外径32-95mm，轴孔尺寸16-50mm，总长度100-290mm，结构更稳固，适合对角度补偿要求更高的中型设备。

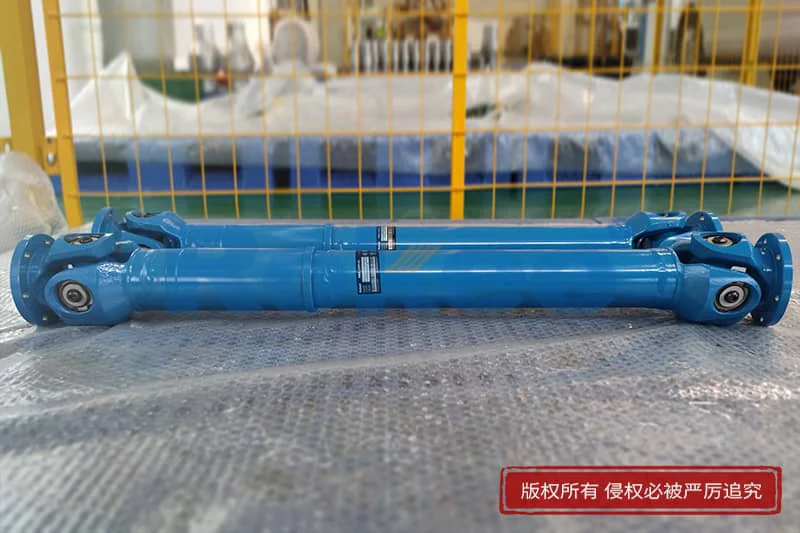

重载场景中，SWC型与SWP型球铰式万向联轴器应用广泛，两者均适配重型装备的轴系传动，其中SWC型采用整体式叉头布局，回转直径可达到1600mm，扭矩传递距离可达30m以上，传动效率高、噪声低，使用寿命长，常用于轧钢机械、起重运输机械等重型设备；SWP型采用剖分式叉头布局，回转直径可达1200mm，与SWC型适用场景相近，拆解维护更便捷，适合对后期维护有需求的重载工况，在冶金、矿山、石油等行业的大型设备中应用较多。这类重载型号均具备可伸缩性，方便安装调整，能满足设备运动及不同间距的传动需求，角向补偿能力可达10°左右，部分规格可实现更高角度补偿。

选型时需结合轴系夹角、公称转矩、许用转速及安装空间等参数，匹配对应种类与型号的球铰式万向联轴器，同时兼顾工况的稳定性与维护需求。不同种类与型号的球铰式万向联轴器互补适配各类场景，从中小型设备到重型装备，从常规转速到高速刚性传动，均能通过精准匹配实现稳定的动力传递，为机械系统的高效运转提供支撑。
