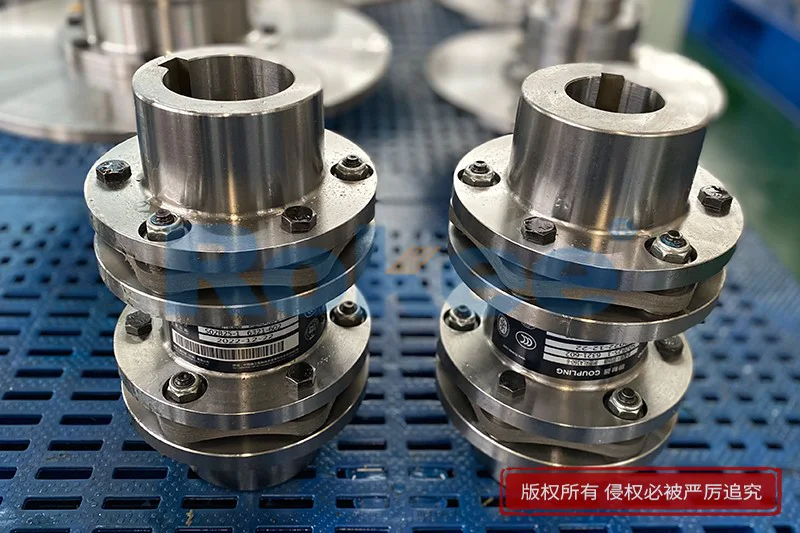

挠性膜片联轴器

挠性膜片联轴器是依靠金属膜片的弹性变形补偿两轴相对位移，实现扭矩稳定传递的传动部件，凭借无润滑、耐高温、传动精度高的特点，广泛应用于机床、石化、风电、精密机械等多个领域。其种类划分多依据膜片数量、结构形式及应用场景，常用型号则围绕传动需求形成标准化系列，适配不同扭矩与转速工况。

按膜片数量分类是基础的划分方式，主要分为单膜片与双膜片两类，多膜片组则是基于双膜片的延伸设计。单膜片联轴器结构紧凑、轴向尺寸短，采用单片膜片与两半联轴器连接，具备良好的耐腐蚀和高扭转刚性，适合安装空间有限、轴系偏差较小的场景，如小型电机与泵体的连接，但径向补偿能力较弱。双膜片联轴器通过两组膜片配合中间刚性元件连接，可同时向不同方向弯曲，补偿轴向、径向和角向位移的能力更优，能缓解轴系安装误差与承载变形带来的影响，是工业领域应用较广泛的类型，适配中高速、中等扭矩的传动需求。多膜片组由三组及以上膜片叠加组成，疲劳强度与可靠性更高，可应对复杂工况下的复合位移，多用于高端石化、风电等严苛传动场景。

按结构特点分类，挠性膜片联轴器可分为台阶式、免键式、焊接式与联接式等。台阶式结构稳固，能承受较大扭矩，适合重载工况，可减少大扭矩传递时的结构变形；免键式采用胀紧锁紧方式，安装拆卸便捷，抗冲击性能突出，适配需要频繁拆装的设备。焊接式联轴器结构牢固、传扭效率高，适配重载高速场景；联接式则便于维护，膜片组件可单独拆卸更换，适合需定期检修的传动系统。此外，带中间轴的结构设计可进一步提升补偿能力，两端各设一组膜片与主、从动轴连接，无需移动机械即可完成拆装，适合长跨距轴系传动。

常用型号方面，行业内形成了多个标准化系列，适配不同工况需求。JM系列是通用型标准系列，依据相关行业标准设计，公称转矩覆盖25N·m至160000N·m，膜片外径90mm至800mm，轴孔直径适配范围广，如JMⅠ8型公称转矩1000N·m，轴孔直径45-70mm，适合通用机械传动系统，兼顾实用性与经济性。ML系列为微型膜片联轴器，体积小、重量轻，转动惯量小，适配小型伺服电机、精密仪器等高精度传动场景，转速可达5000rpm以上，能实现无齿隙传动，保障转速传递精准度。

RL系列涵盖单节、双节及高速等细分型号，其中RLM单节小型型号适配小扭矩、中低速工况，无法补偿径向误差；RLHD高速型号转速可达42000rpm，采用挠性组件整体装配，适合鼓压风机、透平压缩机等高速传动设备。此外，针对特殊场景的专用型号也较为常见，如风电专用大扭矩型号多带特定前缀，适配风机主轴的高扭矩传递；无法兰快装型号安装便捷，适配中低速泵体与风机，转速可达25000rpm，满足快速运维的需求。

选择挠性膜片联轴器时，需结合扭矩、转速、轴系偏差及安装空间综合考量，匹配对应种类与型号。标准化系列可满足多数通用需求，特殊工况则可通过结构优化实现定制化设计。这类联轴器凭借无需润滑、无噪声、长寿命的优势，逐步替代传统联轴器，成为现代工业传动系统中不可或缺的关键部件，其种类与型号的迭代也围绕工况适配性与传动可靠性持续优化。
