内外齿联轴器

内外齿联轴器是机械传动中常用的部件，通过内齿圈与外齿轴套的啮合传递扭矩和旋转运动，由内齿圈、带外齿的凸缘半联轴器、端盖等核心零件组成，凭借结构紧凑、承载能力强、适配工况广的特点，广泛应用于冶金、矿山、起重运输、石油化工、通用机械及船舶等行业。其种类划分多依据外齿轴套的齿形、结构特点及用途，常用型号则围绕标准规范设计，适配不同传动需求。

按外齿轴套的轴向齿形划分，是内外齿联轴器核心的分类方式，主要分为直齿、鼓形齿及特殊鼓形齿三类。直齿型内外齿联轴器的外齿轴套齿坯可加工为直线或圆弧形，分度圆与齿根圆均为直线，啮合形式与渐开线圆柱齿轮内外齿啮合一致，通过增大齿侧间隙补偿两轴相对位移，但补偿量有限，适配对位移补偿要求较低的工况，目前已逐步被其他类型替代。鼓形齿型内外齿联轴器将外齿轴套齿顶加工为圆弧，齿坯呈球面，球面中心与齿轮轴线重合，大幅提升两轴允许的相对偏移量，推荐使用的倾角可达1.5°~2.5°，相同工况下传递扭矩可比直齿型提升15%~30%，兼具传动平稳、效率高、寿命长的优势，是目前应用广泛的类型。特殊鼓形齿型则在鼓形齿基础上优化设计，可满足高温、强腐蚀、超大扭矩等特殊工况的传动需求。

按结构特点和用途划分，内外齿联轴器可衍生出多种细分类型，包括基本型、接中间轴型、接电机轴型、带制动盘（轮）型、垂直安装型、伸缩型等。基本型适配常规传动轴系，结构简洁；接中间轴型用于连接距离较远的两轴，通过中间轴实现动力传递；接电机轴型专为电机动轴设计，匹配电机安装连接要求；带制动盘（轮）型集成制动功能，适配需额外制动的传动系统；垂直安装型针对垂直布置的传动轴系优化，提升安装稳定性；伸缩型具备轴向伸缩能力，可高效补偿轴向位移。此外，还有尼龙内齿圈型等特殊类型，适配中小扭矩传动场景。

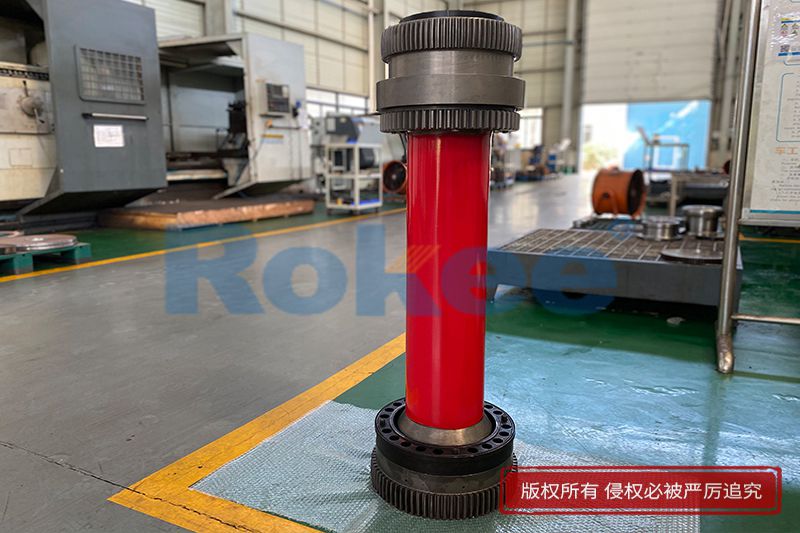

内外齿联轴器的常用型号均遵循相关标准规范设计，不同型号对应不同的转矩范围、轴孔尺寸及适配场景。常见的标准型号包括GICL型、GICLZ型、GIICL型、GIICLZ型，均属于鼓形齿系列，其中GICL型为宽型基本型，内齿圈较宽，可补偿较大轴线偏移，适配水平同轴线轴系；GIICL型为窄型基本型，齿间距小，结构紧凑，传动惯量小；GICLZ型和GIICLZ型分别为宽型与窄型的接中间轴版本，适配长距离传动。

除此之外，GCLD型、GIICLD型也是常用鼓形齿型号，适配不同轴系安装需求；WG型为基本型鼓形齿联轴器，衍生出WGT型接中间套款、WGP型带制动盘款，分别适配长距离联接及需制动的场景；NGCL型为带制动轮款，额定转矩覆盖355~100000N.m，许用转速4000~950r/min，轴孔直径22~250mm，适配低速重载工况。尼龙内齿圈型的TGL型，适配2500N·m以下中小扭矩的同轴线传动，安装便捷且成本适中。

选择内外齿联轴器时，需结合工况的扭矩、转速、轴线偏移需求，匹配对应种类与型号，同时需注意其工作时齿面会产生周期性轴向滑动，需保证良好的润滑与密封，减少磨损、提升使用寿命。各类型号与种类的适配设计，让内外齿联轴器能够满足不同工业场景的传动需求，成为机械传动系统中不可或缺的核心部件。
