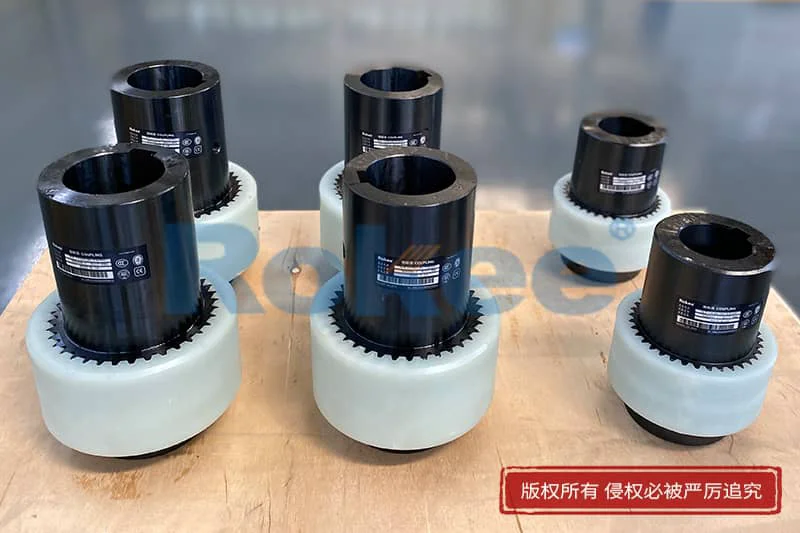

尼龙内齿式联轴器

尼龙内齿式联轴器是机械传动系统中常用的挠性传动部件，凭借尼龙材质的自润滑、减震特性，搭配合理的齿形结构，能实现轴间动力的平稳传递，同时补偿一定的位移偏差，广泛应用于锻压、矿山、纺织、食品加工等多个行业的机械设备中。其种类划分主要依据结构形式和性能差异，常用型号则围绕转矩、转速、轴孔尺寸等核心参数设计，适配不同工况的传动需求，且所有型号均按相关国家标准加工生产，确保适配性和通用性。

尼龙内齿式联轴器的核心种类主要分为标准型和加强型两大类，两类产品在结构设计和性能上各有侧重，可根据设备的转矩要求、运行速度和定位精度灵活选用。标准型以NL系列为代表，这是应用广泛的一类尼龙内齿式联轴器，结构简洁，主要由尼龙内齿圈、外齿轴套、半联轴器及连接螺栓构成，无额外挡圈设计，安装和维护都较为便捷。其尼龙内齿圈多采用MC尼龙或增强玻纤尼龙66材质，具备良好的自润滑性和耐磨性，无需额外添加润滑剂即可长期稳定运行；外齿轴套多选用45号锻钢，强度充足，轴孔则有圆柱形、圆锥形和短圆柱形三种形式，可根据设备轴的结构灵活匹配。

NL系列标准型的常用型号从NL1到NL10，共10个规格，覆盖不同的转矩和轴孔尺寸范围。其中NL1型公称转矩为40N·m，许用转速可达6000r/min，适配轴孔直径6-32mm，轴孔长度25-42mm，重量仅0.85kg，适合小型风机、微型水泵等轻载设备；NL5型公称转矩提升至315N·m，许用转速5000r/min，适配轴孔直径32-42mm，轴孔长度82-112mm，重量5.4kg，可用于纺织机械中的纺纱机、织布机等设备；NL10型则是该系列中转矩大的型号，公称转矩可达3150N·m，许用转速1800r/min，适配轴孔直径70-100mm，轴孔长度142-212mm，重量55kg，适用于中型输送设备、印刷机等重载场景。这类联轴器的角向补偿范围为1°-2°，轴向补偿2-4mm，径向补偿±0.3-0.7mm，能满足大多数常规设备的位移补偿需求。

加强型尼龙内齿式联轴器以TGL系列为核心，属于鼓形齿结构，相比NL系列标准型，增设了挡圈设计，轴向定位和装配稳定性更优，适合高速运行、对定位精度要求较高的工况。该系列按结构可分为TGLA、TGLB、TGLC三个亚型，其中TGLA为基本型，TGLB为内挡圈型，TGLC为外挡圈型，每个亚型各有12个规格，覆盖更广泛的转矩范围。其外齿采用鼓形齿设计，能补偿更大的角位移，角向补偿可达1°30′，轴向位移允许3-5mm，许用转速可达9000r/min，部分加强型号的公称转矩可达800N·m，适配高速、中载的传动场景，如小型机床、精密仪器等设备。

除了NL和TGL两大主流系列，还有部分定制化的尼龙内齿式联轴器，主要根据特殊设备的工况需求调整结构和参数，无固定标准型号，轴孔尺寸、转矩范围可灵活定制，适配一些非标准设备的传动需求。所有尼龙内齿式联轴器的工作温度范围均为-20℃至70℃，尼龙内齿圈可通过增韧、增强等改性处理提升耐热性和耐磨性，半联轴器材质也可根据需求选用铸铁、铸钢等，进一步优化传动性能。

选择尼龙内齿式联轴器时，需结合设备的公称转矩、许用转速、轴孔尺寸及位移补偿需求，合理选用对应种类和型号，避免型号不符导致传动不稳定或部件损坏。无论是标准型还是加强型，其核心优势均在于结构紧凑、噪声低、传动损耗小、免维护，能有效延长设备使用寿命，降低维护成本，成为机械传动系统中不可或缺的重要部件。
