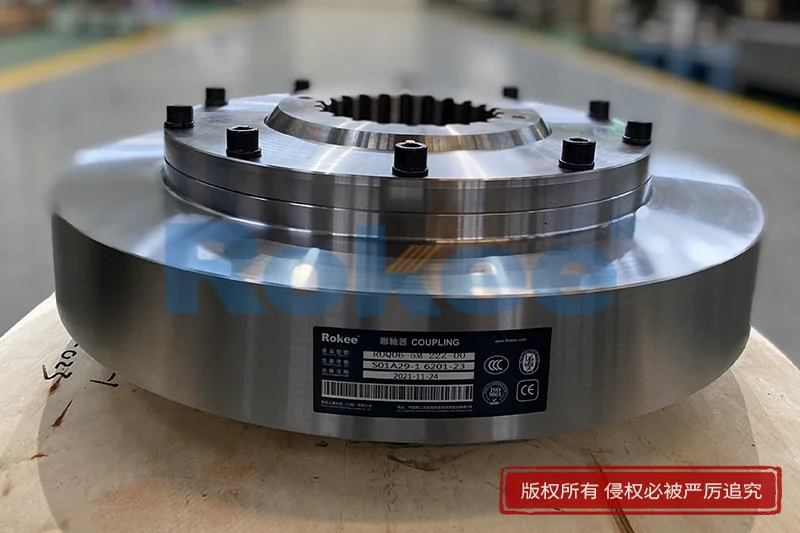

花键联轴器

花键联轴器是机械传动领域中重要的连接元件，通过轴与轮毂上均匀分布的齿形配合，实现两轴之间的扭矩传递，凭借承载能力强、对中性好、导向平稳等优势，广泛应用于机床、汽车、工程机械、纺织机械等各类设备中。其种类划分主要依据齿形结构、定心方式和运动特性，常用型号则遵循相关标准规范，适配不同工况下的安装和传动需求，兼顾实用性与经济性。

按齿形结构分类，花键联轴器主要分为矩形花键联轴器、渐开线花键联轴器和三角形花键联轴器三类。矩形花键联轴器的齿形为矩形，加工工艺简便，可通过磨削方式获得较高精度，齿根较浅，应力集中现象不明显，对轴与轮毂的强度削弱较小，是目前应用广泛的类型之一。其定心方式有外径定心、内径定心和齿侧定心三种，其中内径定心精度高且稳定性好，能通过磨削消除热处理带来的变形，适用于高精度传动场景；外径定心加工难度低，适合对精度要求不高的普通工况；齿侧定心则载荷分布均匀，承载能力较强，多用于重载静连接。

渐开线花键联轴器的齿廓为渐开线，可采用齿轮加工设备进行生产，工艺性较好，易实现高精度和互换性。受载时齿面会产生径向分力，能实现自动定心，使各齿受力均匀，齿根圆角较大，应力集中小，强度高且使用寿命长。其压力角常见30°、37.5°和45°三种，30°压力角的花键联轴器适配中重载场景，45°压力角的齿形细小，对轴的强度削弱小，适合轻载、小直径及薄壁零件的连接，广泛应用于汽车变速器、航空发动机等高端传动设备中。

三角形花键联轴器的内花键齿形为三角形，外花键齿廓为45°压力角的渐开线，加工方便，齿数较多且齿形细小，便于装配调整，对轴和壳体的强度削弱更小，主要用于轻载、小直径的静连接，常见于小型机械设备的辅助传动部位。此外，按运动特性可分为固定式和可伸缩式，固定式花键联轴器无相对运动，适用于两轴同轴度高、无轴向位移的场景；可伸缩式允许两轴在一定范围内轴向移动，能适应轴系长度变化，多用于存在热胀冷缩或安装偏差的传动系统。

花键联轴器的常用型号均遵循国家标准，矩形花键联轴器依据GB/T 1144-2001规范，型号以齿数×小径×大径×键宽表示，常见规格有6×23×26×6、6×28×32×7、8×32×36×6、8×42×46×8等，其中6齿系列适用于中轻载，8齿系列承载能力更强，适配中等载荷场景。渐开线花键联轴器遵循GB/T 3478.1-2008规范，以模数和齿数为核心参数，常见模数有1.5、2、2.5、3等，型号表示为模数×齿数，如2×20、2.5×18等，模数越大、齿数越多，承载能力越强，适配重载、高速工况。

不同型号的花键联轴器适配不同的轴径和扭矩需求，如6×23×26×6规格的矩形花键联轴器，适配轴径23mm左右，适合传递中小扭矩；8×52×58×10规格则适配轴径52mm左右，可传递较大扭矩。渐开线花键联轴器中，2×20规格适用于小功率设备，3×25规格则适用于大功率、高精度传动场景。实际选用时，需结合设备的扭矩需求、轴径尺寸、定心精度及工作环境，选择匹配的种类和型号，确保传动平稳、可靠，延长设备使用寿命。花键联轴器凭借多样的种类和标准化的型号，满足了不同行业的传动需求，成为机械传动系统中不可或缺的重要元件。
