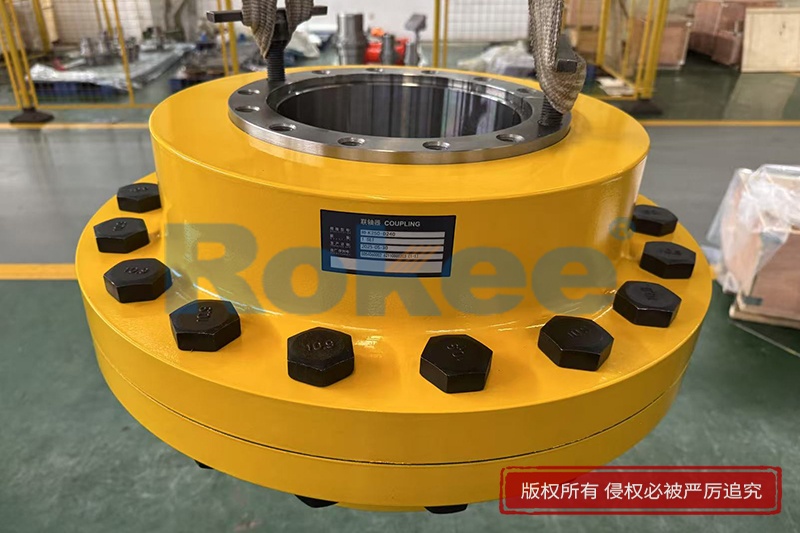

带胀紧套的法兰联轴器
上一篇文章联轴器厂家Rokee阐述了《高速双膜片联轴器》，今天Rokee将接着讲解《带胀紧套的法兰联轴器》的相关知识：
带胀紧套的法兰联轴器是一种先进的机械传动连接装置，它将传统法兰联轴器与胀紧套技术巧妙结合，形成了具有独特优势的动力传输解决方案。这种联轴器由两个法兰盘和一个中间胀紧套组成，通过胀紧套的径向扩张实现轴与联轴器之间的无键连接，既保留了法兰联轴器高扭矩传输能力的优点，又具备了胀紧套安装简便、对中精度高的特点。在现代工业应用中，带胀紧套的法兰联轴器因其良好的性能表现，已广泛应用于风电设备、矿山机械、泵类设备、压缩机、造纸机械等多个领域。
带胀紧套的法兰联轴器的法兰盘通常采用高强度合金钢锻造而成，经过精密加工和热处理工艺，确保其机械性能满足重载工况需求。法兰盘端面设计有精确的止口结构，保证两半联轴器对中精度。根据不同的应用需求，法兰盘可设计为以下几种类型：
平面法兰：接触面为平面，结构简单，适用于一般载荷场合
止口法兰：带有凹凸配合的定位止口，对中精度更高
齿形法兰：端面加工有啮合齿，可传递更大扭矩
弹性法兰：内置弹性元件，具有一定补偿能力
胀紧套是此类联轴器的核心创新部件，通常由以下部分构成：
外套：高精度加工的钢制套筒，内锥面与内套配合
内套：与外套锥度匹配的套筒，外表面常加工有沟槽增加摩擦力
压紧螺栓：高强度合金钢螺栓，提供均匀的压紧力
润滑结构：部分设计包含注油孔道，便于安装拆卸
胀紧套的工作原理基于锥面配合和摩擦传力，当螺栓被紧固时，内外套产生相对轴向位移，导致外套径向膨胀，从而在轴与联轴器之间形成强大的静摩擦力。
带胀紧套的法兰联轴器通过独特的摩擦-机械复合传动机制实现动力传输：
初级传递阶段：主要依靠胀紧套与轴表面之间的静摩擦力传递扭矩
过载保护阶段：当扭矩超过设计值时，法兰盘上的机械结构开始参与传力
极限保护阶段：极端情况下，胀紧套会发生相对滑动，保护设备免受损坏
这种分级传力机制使得联轴器既能在正常工况下高效工作，又具备过载保护功能。
带胀紧套的法兰联轴器将在精度、可靠性和智能化方面持续突破，为现代工业传动系统提供更优解决方案。
联轴器厂家Rokee荣基工业科技（www.rokeecoupling.com）立足中国已经逾20年，多年以来Rokee一直努力实践着我们创新和服务的企业运营理念，服务于中国和全球众多合作伙伴，成为知名的联轴器产品的优质供应商。下一篇文章我们将为大家讲解《RODA鼓型齿式联轴器》的相关信息。
