万向联轴器法兰接套

上一篇文章联轴器厂家Rokee阐述了《LT联轴器(半柱销联轴器)》，今天Rokee将接着讲解《万向联轴器法兰接套》的相关知识：

在工业动力传动系统中，各类传动配件是保障机械设备稳定运转的核心基础部件，万向联轴器作为可补偿轴线偏移的关键传动装置，被广泛应用于各类存在轴系不对中、运转角度偏移的机械场景之中，而法兰接套作为万向联轴器衔接主轴、从动设备以及联轴器本体的关键连接构件，承担着定位、紧固、扭矩传导与位移缓冲的多重作用，看似结构简洁，却直接决定整套传动系统的运行稳定性、使用寿命与传动效率，是传动链路中不可忽视的核心衔接单元。

万向联轴器的核心功能是弥补设备运转过程中主动轴与从动轴之间产生的角向、径向与轴向位移偏差，避免轴系硬连接带来的应力集中、部件磨损乃至设备故障，而法兰接套就是实现联轴器与两端设备精准对接的桥梁。常规万向联轴器依靠十字轴结构完成角度补偿，单纯的叉头结构难以直接和大型设备的主轴端面完成稳固对接，法兰接套依托规整的端面法兰结构与内置套接腔体，一端套接固定万向联轴器的叉头端，另一端通过端面贴合的方式对接设备主轴法兰，让柔性传动的万向结构可以适配工业设备标准化的端面连接形式，让柔性传动与刚性端面连接形成合理配合，兼顾传动过程中的位移补偿能力与连接位置的结构牢固度。

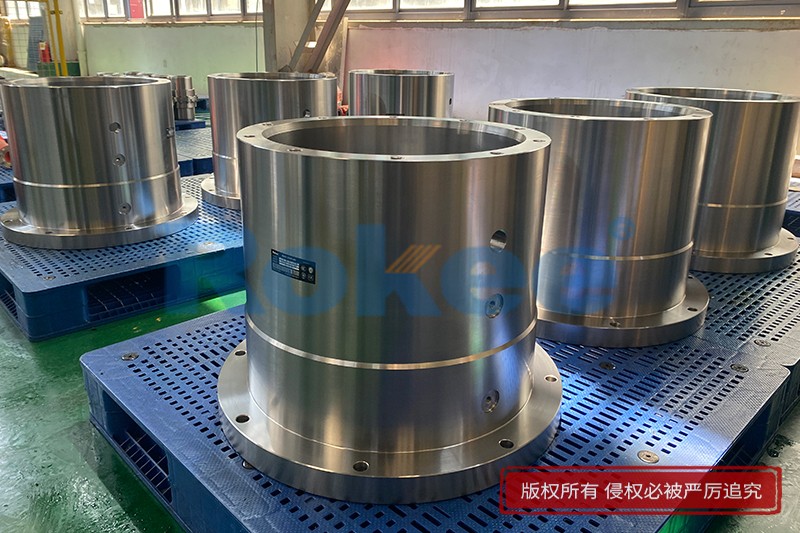

从整体结构构成来看，法兰接套分为外部法兰端面与内部套接腔体两大主体部分，整体采用一体锻造成型工艺加工而成，相比分体焊接结构，一体成型的构件能够规避焊缝应力薄弱点，更好承受持续变化的扭转力与冲击力。外部法兰端面均匀分布多组定位安装孔，孔位按照工业通用传动配件标准均匀排布，保证端面受力均匀，紧固之后不会出现单侧受力偏移的情况；端面同时设置定位止口，用于对接时快速找准轴心位置，降低人工安装过程中的对中误差，减少后续运转过程中产生的额外振动。内部套接腔体分为光面腔体与花键腔体两种常规形式，光面腔体适配常规实心传动轴，依靠过盈配合实现扭矩传递，结构简单维护便捷；花键腔体通过内外花键啮合传动，接触面积更大，扭矩承载能力更强，适合重载、大扭矩的传动工况，两种腔体结构可以根据设备实际负载需求灵活选用。

结合实际工业使用场景，法兰接套主流分为普通螺栓压紧式与端面齿啮合式两种连接形式，适配不同负载等级的传动场景。普通螺栓压紧式依靠多组高强度螺栓穿过法兰安装孔，通过螺栓预紧力让两个贴合端面产生静摩擦力，依托摩擦力完成扭矩传递，整体结构轻便，拆装流程简单，适合中轻载、持续平稳运转、启停频次较低的传动设备，日常检修更换配件耗时短，能够有效缩短设备停机维护时长。端面齿啮合式法兰接套在贴合端面加工有均匀分布的梯形齿，对接时两端齿牙相互咬合，扭矩不再单纯依靠端面摩擦力传递，而是通过齿牙的刚性啮合直接传导动力，抗冲击性能大幅提升，能够适配重型机械、矿山设备、冶金生产线等频繁启停、瞬时冲击载荷较大的工况，即便设备运转过程中出现短暂的负载波动，也不会出现端面打滑、传动失效的问题。

材料选材直接影响法兰接套的耐用性与适配工况，工业生产中会根据负载差异匹配不同材质。中轻载通用工况下，多选用优质碳素结构钢进行加工，材料韧性适中，抗疲劳性能良好，能够满足日常平稳传动需求，生产成本适中，适配通用机床、输送设备、轻工机械等常规设备。重载恶劣工况下，则选用合金结构钢作为原材料，经过调质热处理工艺优化内部金相组织，提升构件整体硬度、抗扭转强度与耐磨性能，抵御长时间重载运转带来的疲劳损耗，同时可以适应粉尘多、温差大、轻微潮湿的复杂现场环境，延缓构件锈蚀与磨损速度。所有成品法兰接套都会经过端面精加工处理，保证法兰端面平面度达标，避免端面贴合不严导致的运转振动、螺栓松动等问题。

在整套万向联轴器传动系统运行过程中，法兰接套需要和十字轴、滚针轴承、伸缩花键等部件协同配合，各司其职完成动力传输。十字轴负责补偿两轴之间的角度偏差，伸缩花键弥补轴向位移误差，而法兰接套则牢牢固定传动链路两端的对接位置，避免联轴器整体出现轴向窜动。机械设备运转时，主动轴输出的扭矩通过法兰接套端面传导至联轴器本体，经过万向节结构完成偏移补偿后，再通过另一端法兰接套将动力平稳输送至从动轴，全程保持传动同步性，不会因为轴系偏移出现动力滞后、转速偏差等问题。合理搭配法兰接套之后，整套万向联轴器的传动稳定性明显提升，轴承、十字轴等易损件的磨损速度也会明显放缓，有效降低整套传动装置的维修频次。

安装与日常维护是保障法兰接套长效稳定工作的关键环节，安装阶段首先需要清理法兰端面的杂质、毛刺，保证两端贴合面平整干净，随后借助止口完成精准对中，按照对角均匀锁紧的方式紧固螺栓，避免单侧螺栓锁紧力度过大造成法兰端面形变。日常运维过程中，需要定期检查法兰连接螺栓的紧固状态，设备长时间振动容易造成螺栓轻微松动，及时复紧可以规避端面间隙带来的振动加剧问题；同时观察法兰端面有无形变、齿牙有无磨损磕碰痕迹，一旦出现端面翘曲、齿牙崩缺等损伤，需要及时更换配件，防止损伤进一步扩散影响整套传动系统。除此之外，恶劣工况下可以定期在法兰对接缝隙处做简易防尘防护，避免硬质粉尘进入贴合面，减少端面磨损。

当下工业机械朝着重载化、连续化、无人值守化方向持续发展，传动系统对配件的稳定性、抗疲劳性、适配性要求不断提升，法兰接套的结构设计也在持续优化升级。行业内逐步优化法兰厚度分布结构，在不额外增加构件自重的前提下，提升关键受力区域的结构强度；同时优化腔体内部润滑结构，让套接位置润滑脂留存时间更长，减少内部套接位置的干摩擦损耗。作为不起眼却不可或缺的传动衔接配件，法兰接套始终贴合万向联轴器的工作特性，补齐柔性传动装置对接刚性设备端面的连接短板，让柔性位移补偿与刚性端面连接实现兼容。

纵观整套动力传动链路，精密复杂的万向节结构承担核心的位移补偿功能，而法兰接套以简洁扎实的结构筑牢连接基础，二者相辅相成，才能让万向联轴器适配更多复杂多变的工业传动场景。无论是常规民用机械传动，还是重型工业装备动力输送，优质的法兰接套都能有效提升传动系统整体可靠性，减少非计划停机故障，为各类机械设备持续平稳运行提供稳固的连接保障，在传动机械配件领域发挥着稳定且不可替代的作用。
