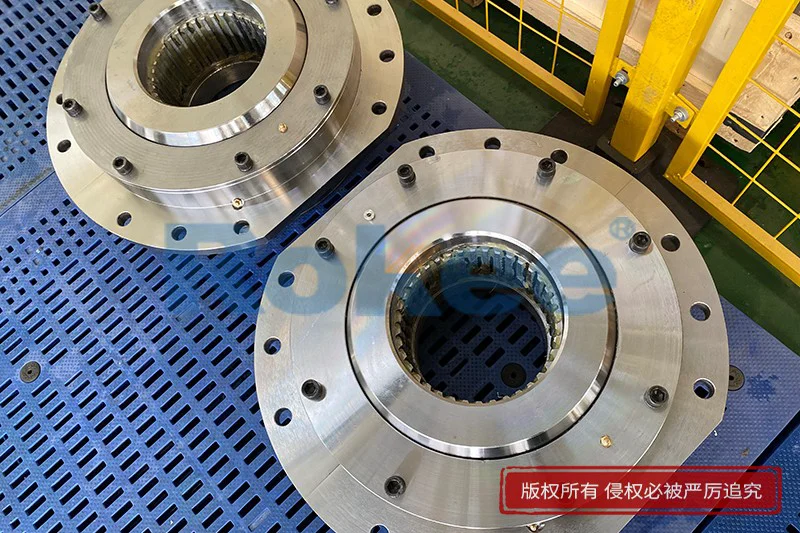

卷筒用鼓形齿式联轴器

鼓形齿式联轴器凭借出色的扭矩传递能力、多向位移补偿性能及结构稳定性，成为卷筒传动系统中的核心配套部件，广泛适配冶金、矿山、起重、港口等领域的卷筒设备，可衔接电机、减速机与卷筒轴，缓解传动过程中的振动与安装偏差，保障设备平稳运行。其种类划分多依据结构设计、适配场景及功能需求，常用型号均遵循行业标准生产，适配不同卷筒的负载等级与安装条件。

按结构形式与功能特性，卷筒常用的鼓形齿式联轴器可分为基础型、带制动装置型、特殊安装型及专用型几类。基础型以GICL、GIICL系列为代表，是卷筒传动中应用较广泛的类型，其中GICL型适配低速重载工况，公称扭矩范围广、许用转速高，适合大型卷筒设备的动力传递；GIICL型分为Ⅰ型与Ⅱ型，Ⅰ型采用分离式密封端盖，允许较大径向位移，便于安装拆卸，适配卷筒安装偏差较大的场景，Ⅱ型为整体密封端盖，结构更紧凑，转动惯量小，传动效率可达99.7%，角位移补偿能力优于Ⅰ型，适用于对安装空间有要求的卷筒系统。

带制动装置型联轴器专为需频繁制动的卷筒设备设计，核心包括WGP、WGZ、NGCL三个系列。WGP型集成制动盘，可与盘式制动器配套使用，制动扭矩范围覆盖1.5kN·m至45kN·m，适配港口龙门吊、起重机卷筒等需快速制动的场景；WGZ型配备制动轮，适配蹄式制动装置，型号涵盖WGZ1至WGZ14，制动轮直径从315mm到1600mm不等，常用于矿山提升机、重型卷筒的紧急制动系统；NGCL型带制动轮设计，承载能力更强，适配重型机械卷筒的重载制动需求。

特殊安装型联轴器针对卷筒特殊安装工况优化设计，WGC型为垂直安装专用，可适配两轴线垂直的传动场景，如塔式起重机回转卷筒，安装角度可在90°±15°范围内调整，扭矩范围1.6kN·m至80kN·m，结构经强化处理，保障垂直传动的稳定性；WGT型带中间套结构，可解决卷筒与动力源长距离传动的问题，中间轴长度可在500mm至3000mm之间选择，径向补偿能力达±1.5mm，角向补偿±2°，适合大型化工设备卷筒、船舶推进系统卷筒等长距传动场景；WGJ型采用接中间轴设计，进一步提升长距离传动的灵活性，适配重型机械长轴卷筒的连接需求。

电机轴伸专用型GCLD系列，专为卷筒配套电机设计，型号从GCLD1至GCLD10，轴孔直径20-35mm，转动惯量低，可实现电机与卷筒的精准对中，适配中小型卷筒的轻载传动。此外，尼龙内齿圈型TGL/NL系列，采用尼龙内齿圈设计，具备良好的减震降噪效果，适用于食品机械等对运行噪音有要求的轻型卷筒设备；高强度合金型WG系列，齿面经渗碳淬火处理，硬度达HRC58-62，承载能力较普通型号提升15%-20%，适配重载卷筒的高强度传动需求。

选择卷筒用鼓形齿式联轴器时，需结合卷筒的负载大小、转速范围、安装方式及制动需求，匹配对应系列与型号。各类联轴器均遵循行业标准生产，结构设计贴合卷筒传动的工况特点，可通过合理选型提升传动效率，延长卷筒设备与联轴器的使用寿命，为各类工业卷筒的稳定运行提供可靠支撑。
